SW | Con due attacchi per chiave |

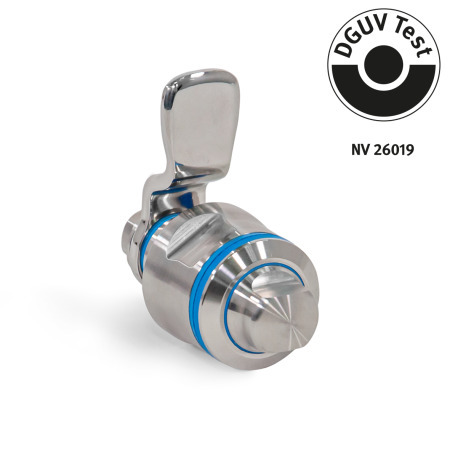

VH | Hygienic Design sul lato operativo e della levetta di chiusura (igiene completa) |
d1 | Distanza levetta di chiusura A | b1 | b2 | d2 | k Min. | Max. | l1 | l2 | l3 ≈ | s1 | s2 | A/F | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
22 | 24 | 30 | 36 | 14 | 7 | 9 | 1.5 | 5 | 30 | 12.6 | 39.5 | 19 | 11 | 9 |
30 | 22 | 33 | 44 | 20 | 10 | 13 | 1.5 | 6 | 45 | 15.3 | 47 | 27 | 13 | 13 |
Per l’installazione, impostare il diametro del foro alesato nella porta, nella calotta o nel portello, come indicato nello schema a fianco. Il corpo di contenimento della serratura viene inserito nel foro di installazione dalla parte anteriore e fissato dalla parte posteriore con la ghiera di ritegno. Successivamente la levetta di chiusura viene fissata con la vite a testa esagonale. Nella produzione in serie, il foro di installazione richiesto nell’anta della porta viene solitamente creato mediante punzonatura o taglio laser. Il foro di installazione può essere ottenuto anche mediante foratura o fresatura, come indicato negli schemi. Il perforatore per lamiera GN 123 è disponibile anche per piccole serie e lamiere in acciaio con spessore < 2 mm. |
|||||||||||
Nota costruttiva per d1 = 22 |
Nota costruttiva per d1 = 30 |
||||||||||
Distanza foro alesato |
|||||||||||
Foro di installazione per punzonatura o lavorazione a laser |
|||||||||||
Foro di installazione per foratura o fresatura |
|||||||||||
