Produktbeschreibung

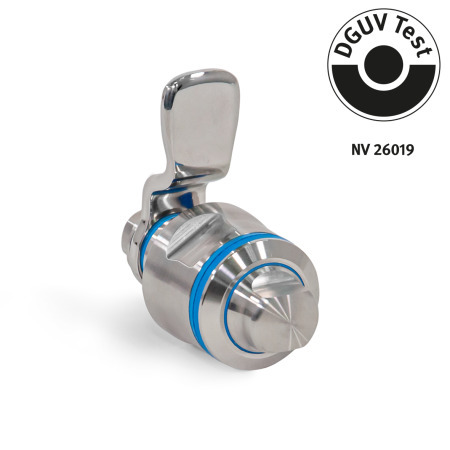

Verriegelungen GN 1150 sind für den Einsatz in Hygienebereichen vorgesehen und erfüllen durch die spezielle Befestigungsmutter sowie den optimierten Riegel und die Sechskantschraube Hygieneanforderungen auf der Betätigungs- und Riegelseite (Vollhygiene). Mehrere Dichtungen halten dabei die Verriegelungsmechanik dicht. Gleichzeitig verhindern die hohe Oberflächengüte (Ra < 0,8 µm) und die totraumfreie Befestigung das Anhaften von Schmutz bzw. erleichtern die Reinigung.
Die Verriegelungen verriegeln durch eine auf 90° begrenzte Drehung der Betätigung, welche den Riegel in die Schließposition hinter den Rahmen bewegt. Die Anlaufschrägen am Riegel erleichtern diesen Vorgang. Durch verschieden gekröpfte Riegel lässt sich ein Riegelabstand A von 22 bis 44 mm abdecken.
Die Montagebohrungen am Gehäuse müssen rechtwinklig, gratfrei und ohne Fase ausgeführt werden. Dadurch wird die Funktion der Dichtringe sichergestellt.
Ausführung
Verschlussgehäuse
Edelstahl 1.4404 (A4)
Riegel
Edelstahl 1.4408
Dichtungen
blau, FDA-konform
Einsatztemperatur -40 °C bis +110 °C
- Dichtringe / O-Ring
EPDME- Härte 85 ±5 Shore A (Dichtringe)
- Härte 70 ±5 Shore A (O-Ring)
- Sonstige Dichtungen / Abstreifer
TPU, Härte 95 ±5 Shore A
Sonstige Teile
Edelstahl 1.4404
Alle beweglichen Teile
mit FDA-konformem Spezialfett geschmiert
Schutzart IP 66
RoHS
Zubehör
Dichtringe GN 7600
Abstreifer GN 7607
Steckschlüssel GN 1151
