GN 119 Chiusure con manopola o funzionamento con chiave a tubo

Foto

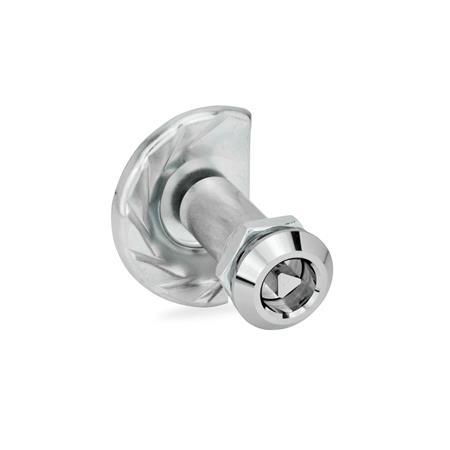

GN 119 Chiusure, con manopole o funzionamento con chiave a tubo Materiale: ZD - Lega di zinco pressofusa
Tipo: DK - Con innesto triangolare
Materiale: ZD - Lega di zinco pressofusa
Tipo: DK - Con innesto triangolare
GN 119 Chiusure, con manopole o funzionamento con chiave a tubo Materiale: ZD - Lega di zinco pressofusa
Tipo: DK - Con innesto triangolare GN 119 Chiusure, con manopole o funzionamento con chiave a tubo Materiale: ZD - Lega di zinco pressofusa
Tipo: SG - Con volantino di serraggio a lobi GN 119 Chiusure, con manopole o funzionamento con chiave a tubo Materiale: ZD - Lega di zinco pressofusa
Tipo: VDE - Con doppia mappa GN 119 Chiusure, con manopole o funzionamento con chiave a tubo Materiale: ZD - Lega di zinco pressofusa
Tipo: VK7 - Con innesto quadrato

Descrizione del prodotto

Informazioni

Le chiusure GN 119 funzionano con una rotazione in senso orario (verso destra) che porta la chiusura a camma in posizione di blocco dietro il telaio della porta.

Le chiusure hanno un campo di serraggio di 10 mm che ne consente l'impiego anche con guarnizioni.

I vari bulloni di manovra e distanziali consentono una regolazione A1...A9 da 17 a 65 mm.

Specifiche

Corpo di contenimento serratura / Bullone di azionamento
Lega di zinco pressofusa, cromata


Chiusura a camma
Lamiera d'acciaio
Zincato, passivato blu


Distanziale
Alluminio


Volantini di serraggio a lobi GN 5337.2
Plastica (polipropilene PP)
Colore nero, finitura matt


RoHS

Accessorio

Chiavi a tubo GN 119.2
Calotte di protezione GN 120
Maniglie di apertura GN 120.1
Perforatori per lamiera GN 123

Disegno tecnico

3D
Nascondi disegno tecnico
GN 119 Chiusure, con manopole o funzionamento con chiave a tubo disegno

Opzioni articolo / Tabella

Tipo

SGCon volantino di serraggio a lobi
DKCon innesto triangolare
VK7Con innesto quadrato
VK8Con innesto quadrato
VDECon doppia mappa
Mostra / Nascondi colonne
Regolazione  A1 ... A9
(Spessore porta + spessore telaio)
A1(Tür- +Zargenbreite)x5x6x7x8x9
A1 (l=35)A2 (l=40)A3 (l=45)A4 (l=50)A5 (l=55)A6 (l=60)A7 (l=65)A8 (l=70)A9 (l=75)
17 - 2522 - 3027 - 3532 - 4037 - 4542 - 5047 - 5552 - 6057 - 65

Selezione e configurazione articolo

Apri configuratore 3D
Specifiche

Tipo





Regolazione A

Istruzioni per la progettazione e il montaggio

GN 119 Fori di installazione

Ruotando la chiusura in senso orario (verso destra), la chiusura progressiva a camma si sposta dietro il telaio e chiude la porta.

Grazie all'ampio campo di regolazione della camma (10 mm), queste chiusure sono adatte anche a porte provviste di guarnizioni. Quando si seleziona la regolazione A occorre tener conto di eventuali guarnizioni.

Per l’installazione praticare un’apertura nella porta, come indicato nello schema.
Il corpo di contenimento della serratura con il bullone di manovra premontato viene inserito nel foro dalla parte anteriore e tenuto in posizione con la ghiera di ritegno sul lato posteriore. Il distanziale e la chiusura a camma vengono quindi spinti uno dopo l'altro sul bullone di manovra dal lato posteriore e fissati con la vite a testa esagonale.

Il foro di installazione richiesto nell'anta della porta viene solitamente praticato mediante punzonatura o taglio laser durante la produzione in serie.

Il foro di installazione può essere ottenuto anche mediante foratura o fresatura, come indicato negli schemi.

In alternativa, per piccole serie e per lamiere d'acciaio con spessore inferiore a 2 mm, Perforatori per lamiera GN 123 è l'utensile ideale.

Parte selezionata (Come ordinare)

Totale (netto)
17,15 CHF
più IVA 1,39 CHF
lordo 18,54 CHF
In magazzino
Peso: 0,104 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
