GN 437.4 Cerniere Lega di zinco pressofusa, con fermo

Foto

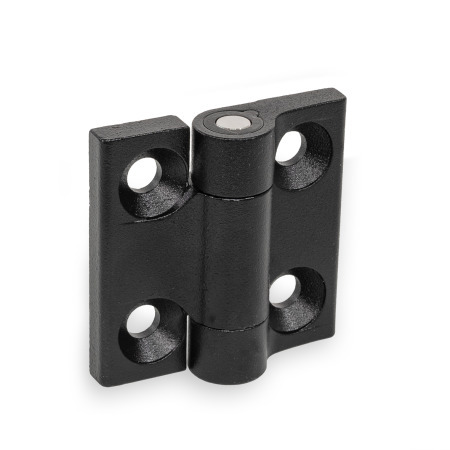

GN 437.4 Cerniere, lega di zinco pressofusa, con fermo Colore: SW - nero, RAL 9005, finitura testurizzata
Colore: SW - nero, RAL 9005, finitura testurizzata
GN 437.4 Cerniere, lega di zinco pressofusa, con fermo Colore: SW - nero, RAL 9005, finitura testurizzata GN 437.4 Cerniere, lega di zinco pressofusa, con fermo Colore: SR - argento, RAL 9006, finitura testurizzata

Descrizione del prodotto

Informazioni

Le cerniere GN 437.4 con fermo mantengono porte e sportelli nella posizione di bloccaggio predefinita, senza richiedere ulteriori meccanismi.

Questo risulta particolarmente vantaggioso quando occorre aprire e chiudere con frequenza macchine e impianti per le operazioni di carico e scarico, ma anche per i lavori di manutenzione e riparazione. Le cerniere impediscono chiusure o aperture automatiche indesiderate.

La posizione a -3° del tipo C2 garantisce inoltre una leggera pressione della porta o dello sportello contro il telaio del corpo di contenimento in condizione di chiusura.

Specifiche

Lega di zinco pressofusaZD
Rivestimento con polveri
nero, RAL 9005, finitura testurizzataSWSW
argento, RAL 9006, finitura testurizzataSRSR


Elementi di bloccaggio / Calotta di protezione
Plastica (poliacetale POM)
Resistente a temperature fino a 80 °C


Perno
Acciaio INOX AISI 303


Molla di pressione
Acciaio per molle


RoHS

Accessorio

Basi distanziali GN 2370
Piastrine GN 2372

Disegno tecnico

3D
Nascondi disegno tecnico
GN 437.4 Cerniere, lega di zinco pressofusa, con fermo disegno

Opzioni articolo / Tabella

Tipo

A2Posizioni di bloccaggio -90°, 0°, 90° e 180°, coppia di ritegno media
C2Posizioni di bloccaggio -3° e 117°, coppia di ritegno media
Mostra / Nascondi colonne
l1l2dh1h2h3h4l3m1m2::Coppia di ritegno max.
MH ± 10% in Nm
60608.318.57.59.5192036361

Selezione e configurazione articolo

Apri configuratore 3D
Materiale

l1
l2
Tipo


Colore
SR
SW

Parte selezionata (Come ordinare)

Totale (netto)
30,75 CHF
più IVA 2,49 CHF
lordo 33,24 CHF
Disponibile entro 2-5 giorni
Peso: 0,155 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
