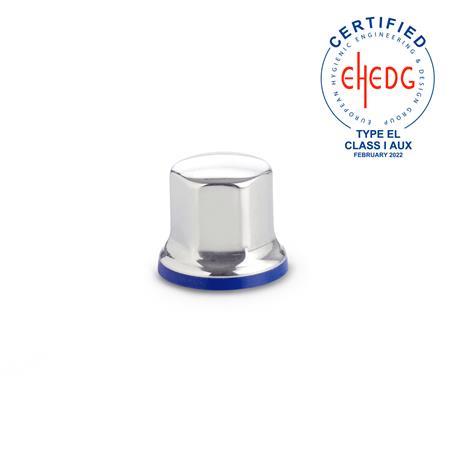

GN 1580 Dadi Acciaio INOX, Hygienic Design

Foto

GN 1580 Dadi, acciaio INOX, Hygienic Design Finitura: PL - Finitura lucida (Ra < 0,8 µm)
Materiale (anello di tenuta): H - H-NBR
Finitura: PL - Finitura lucida (Ra < 0,8 µm)
Materiale (anello di tenuta): H - H-NBR
GN 1580 Dadi, acciaio INOX, Hygienic Design Finitura: PL - Finitura lucida (Ra < 0,8 µm)
Materiale (anello di tenuta): H - H-NBR GN 1580 Dadi, acciaio INOX, Hygienic Design Finitura: MT - finitura matte (Ra < 0,8 µm)
Materiale (anello di tenuta): E - EPDM GN 1580 Dadi, acciaio INOX, Hygienic Design Finitura: MT - finitura matte (Ra < 0,8 µm)
Materiale (anello di tenuta): F GN 1580 Dadi, acciaio INOX, Hygienic Design Finitura: MT - finitura matte (Ra < 0,8 µm)
Materiale (anello di tenuta): H - H-NBR GN 1580 Dadi, acciaio INOX, Hygienic Design Finitura: PL - Finitura lucida (Ra < 0,8 µm)
Materiale (anello di tenuta): E - EPDM GN 1580 Dadi, acciaio INOX, Hygienic Design Finitura: PL - Finitura lucida (Ra < 0,8 µm)
Materiale (anello di tenuta): F
Acciaio-INOX

Famiglia di prodotti acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o per l'uso all'aperto

  • resistenti alla corrosione
  • adattamento preciso
  • rispettose dell'ambiente
Mostra tutti i prodotti in acciaio INOX
Hygienic-Design

Famiglia di prodotti Hygienic Design

Le parti standard della famiglia ""Hygienic Design"" sono contrassegnate dall'icona HD. Combinano un'elevata qualità superficiale, l'assenza di spazi morti, superfici esterne senza cavità e aree di avvitamento sigillate. Un concetto di tenuta basato su calcoli FEM garantisce una pressione di contatto affidabile dopo l'installazione.

  • adatte all'uso in aree sensibili dal punto di vista igienico
  • pulizia rapida e semplice
  • assenza di spazi morti grazie alle guarnizioni funzionali
  • certificate secondo le linee guida EHEDG
Mostra tutti i prodotti Hygienic Design
FDA

A norma FDA

Descrizione del prodotto

Informazioni

I dadi GN 1580 sono destinati all'uso in ambienti igienici. Le versioni H ed E, con anello di tenuta, sono inoltre certificate secondo le linee guida dell'EHEDG. La superficie di montaggio sigillata consente di montare i componenti senza spazi morti. L'alta qualità delle finiture, i grandi raggi d'angolo e le superfici chiuse impediscono allo sporco di aderire e facilitano la pulizia.

Specifiche

Dado
Acciaio inox AISI 316L

  • finitura matte (Ra < 0,8 µm)MT
  • Finitura lucida (Ra < 0,8 µm)PL

Anello di tenuta

  • H-NBRH
    Temperatura di esercizio -25 °C a +150 °C
  • EPDME
    Temperatura di esercizio -40 °C a +120 °C
  • F
    Temperatura di esercizio -5 °C a +200 °C
  • Blu
  • Durezza 85±5 Shore A
  • Conforme FDA

RoHS

Accessorio

Anelli di tenuta GN 7600

Disegno tecnico

3D
Nascondi disegno tecnico
GN 1580 Dadi, acciaio INOX, Hygienic Design disegno

Opzioni articolo / Tabella

Mostra / Nascondi colonne
d1d2d3kt
min.
A/F
M 41111.89.567
M 51212.81068
M 61414.8127.510
M 81818.814.59.513
M 102121.8181216
M 122525.82114.518
M 163232.8261724
M 204040.8322230

Selezione e configurazione articolo

Apri configuratore 3D
Specifiche

Filettatura d1
Finitura
Materiale (anello di tenuta)


Parte selezionata (Come ordinare)

Totale (netto)
7,90 CHF
più IVA 0,64 CHF
lordo 8,54 CHF
Disponibile entro 2-5 giorni
Peso: 0,003 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF

Dati CAD

Altri formati di dati

Accesso rapido

Per richiedere i dati CAD è sufficiente inserire l'indirizzo e-mail. Preferiremmo comunque la registrazione completa.

Inserisci il codice presente nella figura.

Salva tra i preferiti

Inserisci il codice presente nella figura.

Hai trovato il prodotto?

Il nostro team di assistenza è disponibile dal lunedì al venerdì dalle 7.00 alle 17.30: +49 7723 6507 - 0

Elementi personalizzati

GN 1580-M4-MT-HGN 1580-M4-PL-HGN 1580-M4-MT-EGN 1580-M4-PL-EGN 1580-M4-MT-FGN 1580-M4-PL-FGN 1580-M5-MT-HGN 1580-M5-PL-HGN 1580-M5-MT-EGN 1580-M5-PL-EGN 1580-M5-MT-FGN 1580-M5-PL-FGN 1580-M6-MT-HGN 1580-M6-PL-HGN 1580-M6-MT-EGN 1580-M6-PL-EGN 1580-M6-MT-FGN 1580-M6-PL-FGN 1580-M8-MT-HGN 1580-M8-PL-HGN 1580-M8-MT-EGN 1580-M8-PL-EGN 1580-M8-MT-FGN 1580-M8-PL-FGN 1580-M10-MT-HGN 1580-M10-PL-HGN 1580-M10-MT-EGN 1580-M10-PL-EGN 1580-M10-MT-FGN 1580-M10-PL-FGN 1580-M12-MT-HGN 1580-M12-PL-HGN 1580-M12-MT-EGN 1580-M12-PL-EGN 1580-M12-MT-FGN 1580-M12-PL-FGN 1580-M16-MT-HGN 1580-M16-PL-HGN 1580-M16-MT-EGN 1580-M16-PL-EGN 1580-M16-MT-FGN 1580-M16-PL-FGN 1580-M20-MT-HGN 1580-M20-PL-HGN 1580-M20-MT-EGN 1580-M20-PL-EGN 1580-M20-MT-FGN 1580-M20-PL-F
