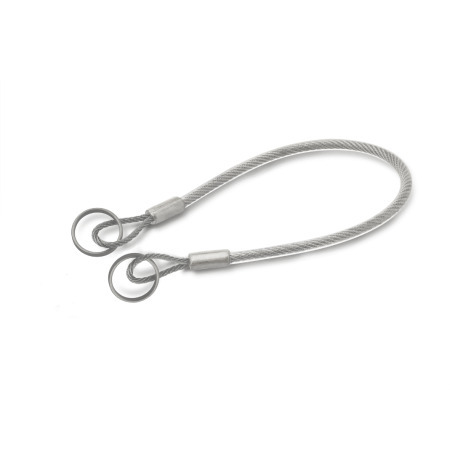

GN 111.8 Cavetti di ritegno Acciaio INOX, con anelli o con un anello e una piastrina

Informazioni

I cavetti di ritegno GN 111.8 sono disponibili in tre diverse tipologie che ne consentono l’utilizzo per numerose applicazioni, ad esempio come protezione antisfilamento o con funzione di cavetti di collegamento e di montaggio.

Grazie ai materiali di cui sono composti, i cavetti di ritegno sono adatti all’uso in ambienti altamente corrosivi.

Gli anelli vengono forniti già montati sul cavetto di ritegno. Nel tipo A gli anelli hanno lo stesso diametro d₁.

In tutte le tipologie, gli occhielli sono invertiti lateralmente e fissati in posizione reciprocamente parallela; il disegno semplificato non riproduce esattamente questa configurazione. I valori di carico indicati nella tabella sono solo indicativi ed escludono qualsiasi responsabilità.

Il tipo A e il tipo B sono ideali per i perni autobloccanti a sfere e i perni autobloccanti con bloccaggio assiale.

*
- GN 113.11, GN 113.12 per perno Ø 5, Ø 6
- GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 113.9, GN 113.10, GN 113.30, GN 214.2, GN 214.3, GN 214.6 per perno Ø 5, Ø 6, Ø 8
- GN 113.5, GN 113.6, GN 114.2, GN 114.3, GN 114.6, GN 124.1, GN 124.2 per tutti i diametri dei perni

**
- GN 113.11, GN 113.12, GN 314 per perno Ø 8, Ø 10, Ø 12
- GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 113.9, GN 113.10, GN 113.30, GN 214.2, GN 214.3, GN 214.6 per perno Ø 10, Ø 12, Ø 16, Ø 20, Ø 25

***
- GN 113.11, GN 113.12, GN 314 per perno Ø 16, Ø 20, Ø 25

Specifiche

Cavetto di ritegno
acciaio INOX AISI 316
rivestimento in plastica (PVC)
trasparenteTR

Piastrina di fissaggio
acciaio INOX AISI 316
liscio

Anello
acciaio INOX AISI 316 Ti
liscio, barilato

Bussole a pressione
acciaio INOX AISI 316

RoHS
