GN 722.5 Pistoncini di posizionamento a molla Acciaio, con flangia per montaggio a filo, con posizione di arresto, con levetta

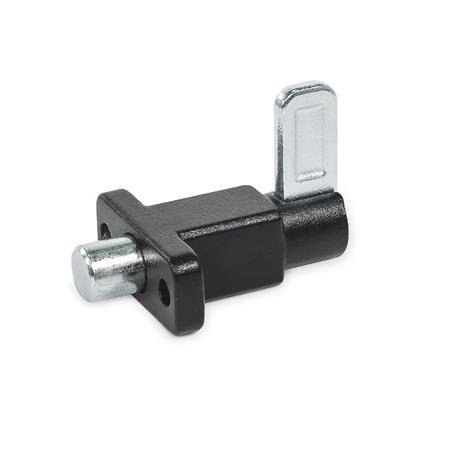

GN 722.5 Pistoncini di posizionamento a molla, acciaio, con flangia per montaggio a filo, con posizione di arresto, con levetta Tipo: E - Con levetta, con posizione di arresto Finitura: SW - nero RAL 9005, finitura testurizzata
Tipo: E - Con levetta, con posizione di arresto
Finitura: SW - nero RAL 9005, finitura testurizzata

Fai clic sull'immagine di una variante per visualizzarla nell'area di visualizzazione principale del prodotto o utilizza i tasti scheda per navigare tra le varianti del prodotto

Scheda Tecnica GN 722.5 Stampa questa pagina Caratteristiche dell’acciaio INOX

Descrizione del prodotto

Nei pistoncini di posizionamento a molla GN 722.5 il puntale è azionato tramite la levetta. Le versioni ZB e SW sono progettate per strutture in acciaio.

Il tipo con posizione di arresto viene usato quando il puntale deve rientrare temporaneamente. A questo scopo, la levetta viene ruotata lateralmente quando il perno di bloccaggio è rientrato. La levetta viene trattenuta in posizione da una rientranza alla sommità della guida.

Le tolleranze dimensionali tra il perno e la guida garantiscono l'affidabilità funzionale anche in applicazioni poco precise o in caso di contaminazione.

Sono disponibili diverse opzioni di fissaggio. I fori di montaggio esagonali permettono l'uso di viti a testa cilindrica DIN 912 e viti o dadi esagonali DIN 931 o DIN 934.

Specifiche

Guida
Fusione di precisione in acciaio

  • Zincato, passivato bluZBZB
  • Zincato, rivestimento con polveri
    nero RAL 9005, finitura testurizzataSWSW

Levetta
Fusione di precisione in acciaio
Zincato, passivato blu

Puntale
Acciaio
Zincato, passivato blu

Molla di compressione
Acciaio INOX AISI 316 Ti

RoHS

GN 722.5 Pistoncini di posizionamento a molla, acciaio, con flangia per montaggio a filo, con posizione di arresto, con levetta disegno
Nascondi disegno tecnico
GN 722.5 Pistoncini di posizionamento a molla, acciaio, con flangia per montaggio a filo, con posizione di arresto, con levetta disegno

Opzioni articolo / Tabella

Tipo

ECon levetta, con posizione di arresto
Mostra / Nascondi colonne
d1
Perno -0.05/-0.25
Foro  +0.1/+0.3		sd2h1h2l1 ≈l2l3l5l6mA/FCarico molla in N ≈
Iniziale
Finale
8206.17.51.5541435374834101435
10206.17.51.5541435374834101435
12206.17.51.5541435374834101435
14206.17.51.5541435374834101435
163010.1155832054558055172270
203010.1155832054558055172270

Selezione e configurazione articolo
d1
s
Tipo

Finitura
SW
ZB
Specifiche





d1
s
Tipo

Finitura
SW
ZB

Parte selezionata (Come ordinare)

Totale (netto)
17,80 CHF
più IVA 1,44 CHF
lordo 19,24 CHF
Disponibile entro 2-5 giorni
Peso: 0,167 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
