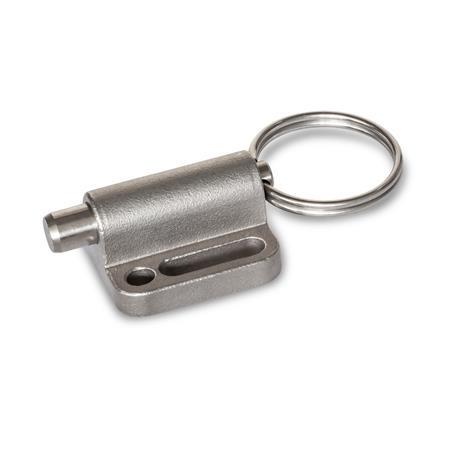

GN 417 Pistoncini di posizionamento a molla, acciaio INOX, con anello di sollevamento / con anello a occhiello, senza posizione di arresto Tipo: A - Con anello di azionamento
Materiale: NI - Fusione di precisione in acciaio INOX
Tipo: A - Con anello di azionamento
Materiale: NI - Fusione di precisione in acciaio INOX
GN 417 Pistoncini di posizionamento a molla, acciaio INOX, con anello di sollevamento / con anello a occhiello, senza posizione di arresto Tipo: A - Con anello di azionamento
Materiale: NI - Fusione di precisione in acciaio INOX GN 417 Pistoncini di posizionamento a molla, acciaio INOX, con anello di sollevamento / con anello a occhiello, senza posizione di arresto Tipo: D - Con anello a occhiello
Materiale: NI - Fusione di precisione in acciaio INOX
Utilizzabile-con-profilati

Accessori per sistemi di profilati

Le parti standard di questa famiglia di prodotti sono compatibili con i più comuni sistemi di profilati in alluminio. Grazie ai kit di montaggio abbinati, le parti standard Ganter si collegano ai profilati in modo semplice ed economico. I lunghi elenchi di singole parti nell'ordine non sono più necessari.

  • compatibili con i comuni sistemi di profilati
  • per scanalature da 6, 8 e 10 mm di larghezza
  • per profilati di 30, 40 e 45 mm

Ulteriori informazioni sui prodotti per sistemi di profilati:

Acciaio-INOX

Famiglia di prodotti acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o per l'uso all'aperto

  • resistenti alla corrosione
  • adattamento preciso
  • rispettose dell'ambiente
Mostra tutti i prodotti in acciaio INOX

Descrizione del prodotto

Informazioni

I pistoncini di posizionamento a molla GN 417 con flangia sono montati parallelamente ai perni e hanno un'altezza particolarmente ridotta. Lo schema di montaggio con fori asolati offre ampie possibilità di regolazione, ad esempio per l'impiego di profilati di alluminio. L'uso di rondelle facilita il montaggio dei componenti utilizzando le asole.

Il tipo D ha un anello rinforzato a occhiello che lo rende particolarmente adatto per l'azionamento da remoto, ad esempio tramite cavo Bowden.

Le varianti in acciaio INOX consentono di utilizzare i pistoncini di posizionamento a molla in ambienti più aggressivi.

Specifiche

Guida
Fusione di precisione in acciaio INOXNI

  • CF-8
  • Piano, finitura matt da sabbiatura

*Perno del puntale
Acciaio INOX AISI 303


Molla di pressione
Acciaio INOX AISI 301


Anello di sollevamento / anello a occhiello
Acciaio INOX AISI 301


RoHS

Accessorio

Flange di posizionamento GN 417.1

Disegno tecnico

3D
Nascondi disegno tecnico
GN 417 Pistoncini di posizionamento a molla, acciaio INOX, con anello di sollevamento / con anello a occhiello, senza posizione di arresto disegno

Opzioni articolo / Tabella

Tipo

ACon anello di azionamento
DCon anello a occhiello
Mostra / Nascondi colonne
d1
Perno  h11
Foro alesato +0.03 / +0.08
b1b2b3b4 -0.2d2d3h1h2h3k1 ±0.05k2k3k4l1l2Carico molla in N ≈
iniziale

finale
42216.563.3146741014484.5413312
5282284.3187.29.54.513.5185107515.5524
63227.5105.4249.510.5515.5215.51210621521
83433125.43011.812.5618.5235.51215.5826622
10393514.56.53011.814.5621.752761513.51026425
