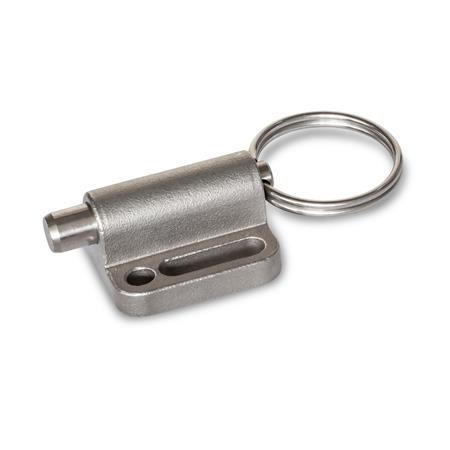

GN 417 Rastbolzen Edelstahl, mit Zugring / mit Zugöse, ohne Rastsperre

GN 417 Rastbolzen, Edelstahl, mit Zugring / mit Zugöse, ohne Rastsperre Form: A - mit Zugring Werkstoff: NI - Edelstahl-Feinguss
Form: A - mit Zugring
Werkstoff: NI - Edelstahl-Feinguss

Klicken Sie auf ein Variantenbild, um es im Hauptproduktanzeigebereich anzuzeigen, oder verwenden Sie die Tabulatortasten, um durch die Produktvarianten zu navigieren

Zubehoer-fuer-Profilsysteme

Zubehör für Profilsysteme

Normelemente dieser Produktfamilie sind kompatibel mit den gängigsten Aluminium-Profilsystemen. Über abgestimmte Montagesets lassen sich die Ganter-Normelemente einfach und kostensparend mit den Profilen verbinden. Das zeitaufwändige Zusammenstellen von Einzelteilen bei der Bestellung entfällt.

  • kompatibel mit den gängigen Profilsystemen
  • für Nutbreiten 6, 8 und 10 mm
  • für Raster 30, 40 und 45 mm

Weitere Informationen zu Produkten für Profilsysteme:

Edelstahl

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

  • korrosionsbeständig
  • passgenau
  • umweltfreundlich
Alle Edelstahl-Produkte anzeigen
Normblatt GN 417 Diese Seite drucken Zusammenstellung der Rastbolzen-Bauarten Edelstahl-Eigenschaften Angaben zur Belastbarkeit ISO-Passungen

Produktbeschreibung

Rastbolzen GN 417 mit Flansch werden parallel zum Raststift befestigt und zeichnen sich damit durch eine besonders geringe Bauhöhe aus. Das Befestigungsbohrbild mit Langlöchern bietet großzügige Einstellmöglichkeiten z. B. bei der Verwendung an Aluminiumprofilen. Die Verwendung von Unterlegscheiben begünstigt die Befestigung über die Langlöcher.

Die Form D verfügt über eine verstärkte Zugöse und eignet sich damit besonders für eine Fernbetätigung per Seilzug.

Die Edelstahl-Ausführungen ermöglichen die Verwendung der Rastbolzen in aggressiveren Umgebungen.

Ausführung

Führung
Edelstahl-FeingussNI

  • nichtrostend, 1.4308
  • blank, matt gestrahlt

Raststift
Edelstahl
nichtrostend, 1.4305

Druckfeder
Edelstahl
nichtrostend, 1.4310

Zugring / Zugöse
Edelstahl
nichtrostend, 1.4310

RoHS

Zubehör

Raststücke GN 417.1

GN 417 Rastbolzen, Edelstahl, mit Zugring / mit Zugöse, ohne Rastsperre Skizze
Technische Zeichnung ausblenden
GN 417 Rastbolzen, Edelstahl, mit Zugring / mit Zugöse, ohne Rastsperre Skizze

Artikelvarianten / Tabelle

Form

Amit Zugring
Dmit Zugöse
Spalten ein-/ausblenden
d1
Stift h11
Bohrung +0.03 / +0.08		b1b2b3b4 -0.2d2d3h1h2h3k1 ±0.05k2k3k4l1l2Federdruck in N ≈
Anfang
Ende
42216.563.3146741014484.5413312
5282284.3187.29.54.513.5185107515.5524
63227.5105.4249.510.5515.5215.51210621521
83433125.43011.812.5618.5235.51215.5826622
10393514.56.53011.814.5621.752761513.51026425

Artikelauswahl und -konfiguration
Bolzendurchmesser d1
Form


Werkstoff

Ausführungen



Bolzendurchmesser d1
Form


Werkstoff

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
14,45 CHF
zzgl. ges. Mehrwertsteuer 1,17 CHF
brutto 15,62 CHF
Verfügbar innerhalb von 2-5 Tagen
Gewicht: 0,012 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 49,99 CHF

CAD-Daten

Weitere Datenformate

Quick-Login

Für die Anforderung der CAD-Daten reicht hier die Eingabe Ihrer E-Mail-Adresse. Wir würden uns aber freuen, wenn Sie sich registrieren.

Bitte geben Sie den im Bild gezeigten Code ein!

Als Favorit speichern
Produkt empfehlen

Bitte geben Sie den im Bild gezeigten Code ein!

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7:45 - 12:00 Uhr und von 13:00 - 17:00 Uhr erreichbar unter: +41 44 951 05 06

Zu den Produkt-Sonderanfertigungen

GN 417-4-A-NIGN 417-4-D-NIGN 417-5-A-NIGN 417-5-D-NIGN 417-6-A-NIGN 417-6-D-NIGN 417-8-A-NIGN 417-8-D-NIGN 417-10-A-NIGN 417-10-D-NI
