GN 820.4 Attrezzi di serraggio Leva di azionamento orizzontale, con meccanismo di bloccaggio, con base di fissaggio verticale

Foto

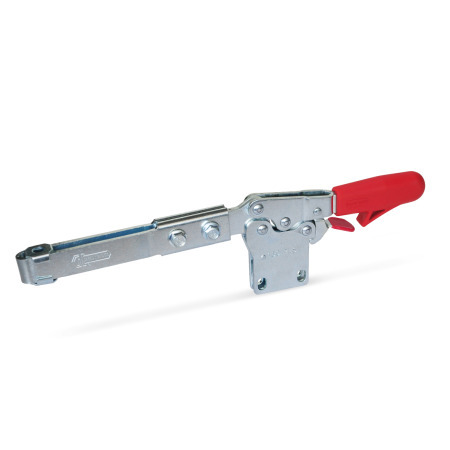

GN 820.4 Attrezzi di serraggio rapido, leva di azionamento orizzontale, con meccanismo di bloccaggio, con base di fissaggio verticale, con braccio di bloccaggio prolungato Tipo: VL - Braccio di bloccaggio prolungato, con foro asolato e due rondelle flangiate
Tipo: VL - Braccio di bloccaggio prolungato, con foro asolato e due rondelle flangiate
GN 820.4 Attrezzi di serraggio rapido, leva di azionamento orizzontale, con meccanismo di bloccaggio, con base di fissaggio verticale, con braccio di bloccaggio prolungato Tipo: VL - Braccio di bloccaggio prolungato, con foro asolato e due rondelle flangiate GN 820.4 Attrezzi di serraggio rapido, leva di azionamento orizzontale, con meccanismo di bloccaggio, con base di fissaggio verticale, con braccio di bloccaggio prolungato Tipo: VLC - Braccio di bloccaggio prolungato, con foro asolato, due rondelle flangiate e vite di bloccaggio GN 708.1
Scheda Tecnica GN 820.4 Stampa questa pagina

Descrizione del prodotto

Informazioni

Gli attrezzi di serraggio rapido GN 820.4 sono dotati di una funzione di sicurezza grazie alla quale, durante la chiusura, un gancio di sicurezza a molla assicura il bloccaggio. Impedisce lo sblocco accidentale dell'attrezzo dovuto alla presenza di vibrazioni o a una manovra accidentale di allentamento/apertura. Per aprire e sbloccare l'attrezzo, tirare verso l'alto l'impugnatura per disinnestare il meccanismo di chiusura del gancio di sicurezza (l’operazione si esegue con una sola mano).

Questi attrezzi funzionano secondo il principio della ginocchiera: la leva e il braccio di bloccaggio si muovono in direzione opposta. Richiedono meno spazio per l'operazione di serraggio.

Gli attrezzi di serraggio nella versione con braccio a U e due rondelle flangiate (tipo VL) possono accogliere una vite di bloccaggio specifica per l'applicazione. Il tipo VLC comprende anche un gruppo albero con puntale in neoprene.

Specifiche

Acciaio

  • Acciaio temprato C10
    Zincato, passivato blu
  • Perni dei cuscinetti temprati
  • Rivetti dei cuscinetti temprati

Tutte le parti mobili
Lubrificate con grasso speciale

Impugnatura in plastica dal design massiccio
Colore rosso, resistente all'olio

Vite di bloccaggio GN 708.1, tipo A

  • Acciaio, zincato, passivato blu
  • Spintore in gomma 85 Shore A

RoHS

Disegno tecnico

3D
GN 820.4 Attrezzi di serraggio rapido, leva di azionamento orizzontale, con meccanismo di bloccaggio, con base di fissaggio verticale, con braccio di bloccaggio prolungato disegno
Nascondi disegno tecnico
GN 820.4 Attrezzi di serraggio rapido, leva di azionamento orizzontale, con meccanismo di bloccaggio, con base di fissaggio verticale, con braccio di bloccaggio prolungato disegno

Opzioni articolo / Tabella

Tipo

VLBraccio di bloccaggio prolungato, con foro asolato e due rondelle flangiate
VLCBraccio di bloccaggio prolungato, con foro asolato, due rondelle flangiate e vite di bloccaggio GN 708.1
Mostra / Nascondi colonne
MisuraFH in N
Capacità
di ritegno		a ≈b1b2b3b4d1d2h1 ≈h2h3
13060067.5361056.3M 65.664.54416
230110071.5441268.2M 86.675.55118
Mostra / Nascondi colonne
Misurah4h5
max.		l1 ≈l2 ≈l3 ≈l4m1m2m3r ≈w
Intervallo
regolabile
13025.527.525017113355265.88.814117.5
2303027283196152.568266.59158.520

Selezione e configurazione articolo

Apri configuratore 3D
Specifiche


Misura
Tipo


Parte selezionata (Come ordinare)

Totale (netto)
67,80 CHF
più IVA 5,49 CHF
lordo 73,29 CHF
In magazzino
Peso: 0,375 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
