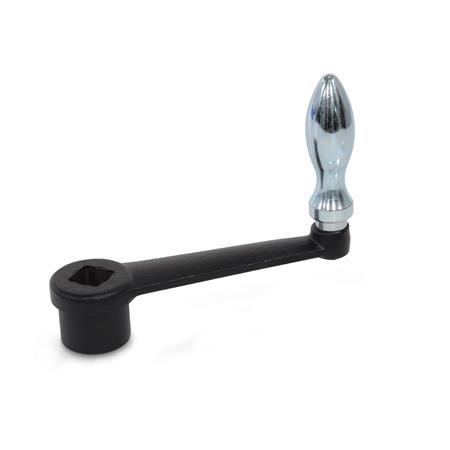

Manovelle DIN 469

Lunghezza l	s H11 Quadro	e min. (Colonna 1)	(Colonna 2)	d₁ H7 Foro alesato	d₂	h₁	h₂	h₃ ≈	h₄ ≈ Tipo D	Tipo F	Ø Impugnatura

63	V 10	-	13.1	-	-	20	20	11	15	54.5	50	16
80	V 10	V 12	13.1	16.1	B 8	24	24	13	18	61	56	18
100	V 12	V 14	16.1	18.1	B 10	28	28	13	21	67	64	20
125	V 14	V 17	18.1	22.2	B 10	34	34	14	26	76	72	22
160	V 17	V 19	22.2	25.2	B 14	38	38	14	29	83	80	25
200	V 19	V 22	25.2	28.2	B 17	44	44	21	34	96.5	90	28
250	V 22	V 24	28.2	32.2	B 17	48	48	21	36	105.5	100	32

Forature trasversali GN 110 (ordine speciale)

d₁ H7 s H11	d₁ H7 s H11	d₂ H11	d₃	Lunghezza l Versione standard	Lunghezza l Volantini DIN 950 / GN 949 per Ø 250

6	7	2.5	M 3	4.5	-
8	9	3	M 5	5.5	4.5
10	11	3	M 5	5.5	4.5
12	13	4	M 6	6.5	5.5
14	15	4	M 6	6.5	5.5
16	17	5	M 6	8	7
18	19	5	M 6	8	7
20	21	5	M 6	8	7
22	23	6	M 6	10	9
24	25	6	M 6	10	9
26	27	6	M 6	10	9

Manopola e albero sono spesso collegati da un perno trasversale o da una vite senza testa.
Questo comporta un aumento dei costi di installazione, in quanto gli elementi di comando di solito sono privi di foro trasversale.
I componenti con fori trasversali a disegno GN 110 sono disponibili a prezzi molto competitivi e consentono di evitare inutili lavori di progettazione. La forma geometrica di alcune manopole, tuttavia, non si presta ad essere modificata secondo questo particolare standard.
Il foro per il perno d₂ H11 si adatta ai perni elastici elicoidali.

Il foro trasversale GN 110 deve essere ordinato come articolo separato alla fase 1 del carrello, nelle note.
Come ordinare: Volantino DIN 950-GG-160-B14-A con foro trasversale GN 110-QE

Parte selezionata (Come ordinare)

Numero parte

Totale (netto)

33,90 CHF

più IVA 2,75 CHF
lordo 36,65 CHF

Disponibile entro 2-5 giorni

Peso: 0,120 kg

Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06

RoHS: Sì

Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").

Segnaliamo i nostri sconti per quantità.

Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF

Quantità
