GN 669 Maniglie tubolari Alluminio

Foto

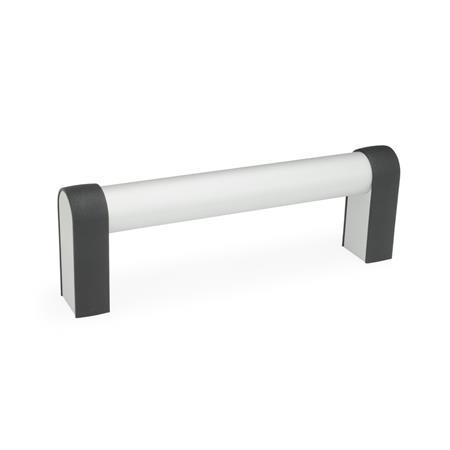

GN 669 Maniglie tubolari, alluminio Tipo: A - Montaggio dal lato posteriore (foro cieco filettato)
Finitura: EL - Anodizzato, colore naturale
Tipo: A - Montaggio dal lato posteriore (foro cieco filettato)
Finitura: EL - Anodizzato, colore naturale
GN 669 Maniglie tubolari, alluminio Tipo: A - Montaggio dal lato posteriore (foro cieco filettato)
Finitura: EL - Anodizzato, colore naturale GN 669 Maniglie tubolari, alluminio Tipo: A - Montaggio dal lato posteriore (foro cieco filettato)
Finitura: SW - Nero, RAL 9005, finitura strutturata GN 669 Maniglie tubolari, alluminio Tipo: B - Montaggio dal lato dell'operatore
Finitura: EL - Anodizzato, colore naturale GN 669 Maniglie tubolari, alluminio Tipo: B - Montaggio dal lato dell'operatore
Finitura: SW - Nero, RAL 9005, finitura strutturata

Descrizione del prodotto

Informazioni

Il maniglie tubolari GN 669 sono caratterizzati da un'elevata stabilità grazie al collegamento tra il tubolare della maniglia e il suo supporto.

Le viti del tipo B (montaggio dal lato dell'operatore) sono nascoste.

Specifiche

  • Tubolare maniglia / Elementi terminali
    Alluminio
    • Rivestimento con polveri
      Nero, RAL 9005, finitura strutturataSWSW
    • Anodizzato, colore naturaleELEL

  • Calottina
    Plastica
    Tecnopolimero (poliammide PA)
    nero, finitura matt

  • Viti a testa cilindrica DIN 912-M8x75
    Acciaio, zincato

  • Dadi esagonali ISO 4032-M8
    Acciaio, zincato

  • Rondelle DIN 125
    Acciaio, zincato

RoHS

Su richiesta

Tubolare maniglia / Elementi terminali
Alluminio

  • Rivestimento con polveri
    Nero, RAL 9005, finitura strutturataSWSW
  • Anodizzato, colore naturaleELEL

Calottina
Plastic, poliammide (PA)
nero, finitura matt


Kit di fissaggio per tipo B
Acciaio, zincato

  • Viti a testa cilindrica DIN 912-M8x75
  • Dadi esagonali ISO 4032-M8
  • Rondelle DIN 125

Disegno tecnico

3D
Nascondi disegno tecnico
GN 669 Maniglie tubolari, alluminio disegno

Opzioni articolo / Tabella

Tipo

AMontaggio dal lato posteriore (foro cieco filettato)
BMontaggio dal lato dell'operatore
Mostra / Nascondi colonne
d1l1b1b2d2h ≈l2l3
max.
t
min.
282002503004005006003220M 860201115

Selezione e configurazione articolo

Apri configuratore 3D
Diametro impugnatura d1
Lunghezza l1
Tipo


Finitura
EL
SW

Indicazioni sul montaggio

850c2518-8644-4b86-beaf-9515b8ae8ff7

In caso di montaggio dal lato dell'operatore (tipo B), le calotte di chiusura in plastica sono fornite sciolte. Dopo aver montato la maniglia, le calotte di chiusura vengono spinte sull'estremità del tubolare e sul piede finché non si incastrano nella scanalatura all'estremità del tubolare.

844469c1-d740-47cd-a338-3fcb9f967324

Entrambi i metodi di montaggio (tipo A e B) consentono di montare una coppia di maniglie in posizione opposta. Questo metodo può essere utilizzato sulle porte (doppia maniglia). A seconda dello spessore dell'anta potrebbero essere necessarie viti a testa cilindrica ISO 4762 più lunghe.

Parte selezionata (Come ordinare)

Totale (netto)
37,60 CHF
più IVA 3,05 CHF
lordo 40,65 CHF
Disponibile entro 2-5 giorni
Peso: 0,180 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
