GN 75 Manopole Acciaio, zincato

Foto

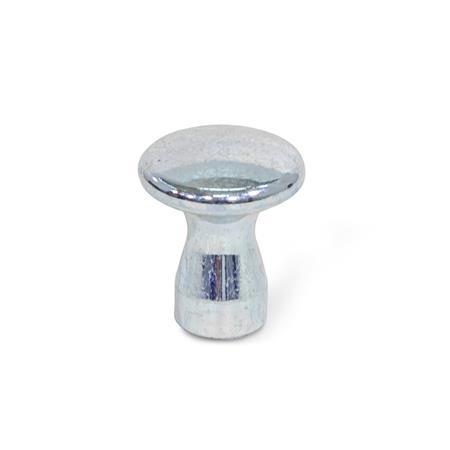

GN 75 Manopole, acciaio, zincato Tipo: D - con filettatura interna
Finitura: ZB - Zincato, passivato blu
Tipo: D - con filettatura interna
Finitura: ZB - Zincato, passivato blu
GN 75 Manopole, acciaio, zincato Tipo: D - con filettatura interna
Finitura: ZB - Zincato, passivato blu GN 75 Manopole, acciaio, zincato Tipo: E - Con perno filettato
Finitura: ZB - Zincato, passivato blu

Descrizione del prodotto

Informazioni

Le manopole GN 75 hanno un design compatto e senza tempo. La geometria priva di rientranze contrasta l’accumulo di sporco e semplifica la pulizia.

Le manopole GN 75 in acciaio trovano impiego soprattutto in applicazioni di ingegneria meccanica.

Specifiche

  • Acciaio
    • Tornito
    • Zincato, passivato bluZB

RoHS

Disegno tecnico

3D
Nascondi disegno tecnico
GN 75 Manopole, acciaio, zincato disegno

Opzioni articolo / Tabella

Tipo

Dcon filettatura interna
ECon perno filettato
Mostra / Nascondi colonne
d1d2
Tipo D
d3
Tipo E
d4hLunghezza lt
min.
16M 5M 61018107
20M 6M 81224129
25M 6M 81429149
32M 8M 1018371612
36M 10M 1220421815

Selezione e configurazione articolo

Apri configuratore 3D
Specifiche

Diametro impugnaturad1
Foro cieco filettato d2
Perno filettato d3
Tipo


Finitura

Parte selezionata (Come ordinare)

Totale (netto)
4,75 CHF
più IVA 0,38 CHF
lordo 5,13 CHF
Disponibile entro 2-5 giorni
Peso: 0,011 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF

Dati CAD

Altri formati di dati

Accesso rapido

Per richiedere i dati CAD è sufficiente inserire l'indirizzo e-mail. Preferiremmo comunque la registrazione completa.

Inserisci il codice presente nella figura.

Salva tra i preferiti

Inserisci il codice presente nella figura.

Hai trovato il prodotto?

Il nostro team di assistenza è disponibile dal lunedì al venerdì dalle 7.00 alle 17.30: +49 7723 6507 - 0

Elementi personalizzati

GN 75-16-M5-D-ZBGN 75-16-M6-E-ZBGN 75-20-M6-D-ZBGN 75-20-M8-E-ZBGN 75-25-M6-D-ZBGN 75-25-M8-E-ZBGN 75-32-M8-D-ZBGN 75-32-M10-E-ZBGN 75-36-M10-D-ZBGN 75-36-M12-E-ZB
