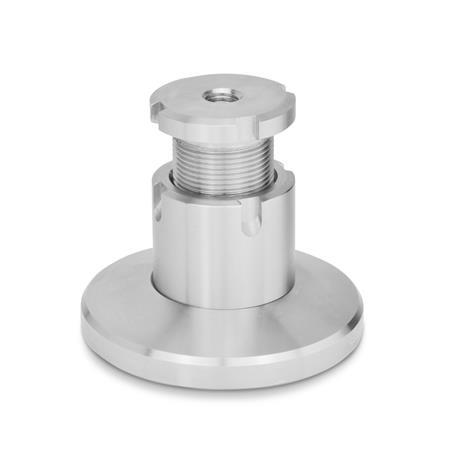

GN 360 Vérins de précision en inox


GN 360 Vérins de précision en inox Matériau: NI - Inox
Type: A - sans contre-écrou
Diamètre du pied d<sub>1</sub>: 79
Matériau: NI - Inox
Type: A - sans contre-écrou
Diamètre du pied d1: 79
GN 360 Vérins de précision en inox Matériau: NI - Inox
Type: A - sans contre-écrou
Diamètre du pied d<sub>1</sub>: 79 GN 360 Vérins de précision en inox Matériau: NI - Inox
Type: A - sans contre-écrou
Diamètre du pied d<sub>1</sub>: 40 GN 360 Vérins de précision en inox Matériau: NI - Inox
Type: B - avec contre-écrou
Diamètre du pied d<sub>1</sub>: 40 GN 360 Vérins de précision en inox Matériau: NI - Inox
Type: B - avec contre-écrou
Diamètre du pied d<sub>1</sub>: 79
Inox

Famille de produits en inox

Les pièces standard en inox ont été conçues pour le secteur agro-alimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

  • résistance à la corrosion
  • ajustement précis
  • écologique
Afficher tous les produits en inox

Description du produit

Information

Les vérins de précision GN 360 en inox sont utilisés pour la mise à niveau et pour compenser toute pente lors de la configuration de machines et de systèmes.

Le filetage d2 peut également être utilisé comme trou traversant pour la fixation par le dessous. Le filetage fin d3 permet un réglage et un réajustement précis à l'aide d'une clé en C DIN 1810. Un circlip limite la course de réglage maximum.

Spécifications

InoxNI AISI 304


RoHS

Schéma technique

3D
Masquer schéma technique
GN 360 Vérins de précision en inox schéma

Options d'article/Tableau

Type

Asans contre-écrou
Bavec contre-écrou
Afficher/Masquer colonnes
d1
Plaque de support
d1 = d4


d1 > d4
d2h1 max.d3d4h2 min.h3 Plage réglableh4 min.h5 Plage réglableCharge statique
F en kN
N° de code
Clé en C
4079M 1069M 28 x 1,5405316591070DIN 1810-A40-42
4079M 1086M 28 x 1,5406224681870DIN 1810-A40-42
5299M 1280M 36 x 1,5526119691185DIN 1810-A52-55
5299M 12103M 36 x 1,5527330802385DIN 1810-A52-55
65119M 16112M 45 x 1,56582309022155DIN 1810-A65-70
65119M 16148M 45 x 1,5651004810840155DIN 1810-A65-70

Configuration et prix

Ouvrir le configurateur 3D
Caractéristiques

Diamètre du pied d1
Diamètre du pied d1
Filetage d2
h1
Type


Matériau

Pièce sélectionnée (Comment commander)

Total (net)
158,40 CHF
plus TVA 12,83 CHF
brute 171,23 CHF
Demandez le délai de livraison
Poids: 0,730 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF

Données CAO
