GN 111.8 Câbles de retenue Inox, avec des anneaux ou un anneau et un ergot

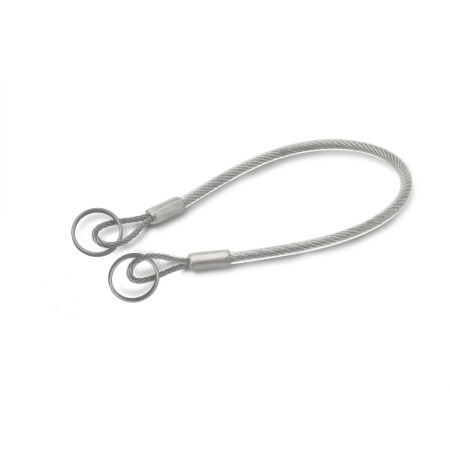

GN 111.8 Câbles de retenue, inox AISI 316, avec des anneaux ou un anneau et un ergot Type: A - avec 2 anneaux
Couleur: TR - transparent
Type: A - avec 2 anneaux
Couleur: TR - transparent
GN 111.8 Câbles de retenue, inox AISI 316, avec des anneaux ou un anneau et un ergot Type: A - avec 2 anneaux
Couleur: TR - transparent GN 111.8 Câbles de retenue, inox AISI 316, avec des anneaux ou un anneau et un ergot Type: B - avec languette et anneau
Couleur: TR - transparent
Inox

Famille de produits en inox

Les pièces standard en inox ont été conçues pour le secteur agro-alimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

  • résistance à la corrosion
  • ajustement précis
  • écologique
Afficher tous les produits en inox

Description du produit

Information

Les câbles de retenue GN 111.8 sont disponibles en 3 types différents et peuvent ainsi être utilisés pour de nombreuses applications différentes, par exemple un dispositif de fixation ou des câbles de connexion et de fixation.

En raison de la sélection des matériaux, les câbles de retenue sont adaptés à l'utilisation dans des environnements hautement corrosifs.

Les anneaux sont livrés fixés au câble de retenue. Dans le type A, les deux anneaux ont le même diamètre d1.

Dans tous les types, les boucles de câbles sont fixées en parallèle et inversées latéralement, ce qui n'est pas entièrement pris en compte dans le dessin simplifié. Les détails sur la capacité de charge sont des valeurs indicatives données sans garantie.

Les types A et B conviennent aux broches à billes et aux broches de centrage à verrouillage axial :

*
- GN 113.11, GN 113.12 pour les goupilles de Ø 5, Ø 6
- GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 113.9, GN 113.10, GN 113.30, GN 214.2, GN 214.3, GN 214.6 pour les goupilles de Ø 5, Ø 6, Ø 8
- GN 113.5, GN 113.6, GN 114.2, GN 114.3, GN 114.6, GN 124.1, GN 124.2 pour toutes les goupilles

**
- GN 113.11, GN 113.12, GN 314 pour les goupilles de Ø 8, Ø 10, Ø 12
- GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 113.9, GN 113.10, GN 113.30, GN 214.2, GN 214.3, GN 214.6 pour les goupilles de Ø 10, Ø 12, Ø 16, Ø 20, Ø 25

***
- GN 113.11, GN 113.12, GN 314 pour les goupilles de Ø 16, Ø 20, Ø 25

Spécifications

Câble de retenue
Inox AISI 316
revêtement en plastique (PVC)
transparentTR


Ergot
Inox AISI 316
Plain


Anneau
Inox AISI 316 Ti
blanc, rectifié


Manchons de pression
Inox AISI 316


RoHS

Schéma technique

3D
Masquer schéma technique
GN 111.8 Câbles de retenue, inox AISI 316, avec des anneaux ou un anneau et un ergot schéma

Options d'article/Tableau

Type

Aavec 2 anneaux
Bavec languette et anneau
Afficher/Masquer colonnes
Longueur ld1d2Charge statique en N ≈
avec anneau

sans anneau
15014 *1751500
15018 **1.31251500
15024 ***1.51401500
20014 *1751500
20018 **1.31251500
20024 ***1.51401500
32014 *1751500
32018 **1.31251500
32024 ***1.51401500

Configuration et prix

Ouvrir le configurateur 3D
Caractéristiques

l
d1
Type


Couleur

Pièce sélectionnée (Comment commander)

Total (net)
6,55 CHF
plus TVA 0,53 CHF
brute 7,08 CHF
En stock
Poids: 0,012 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF
