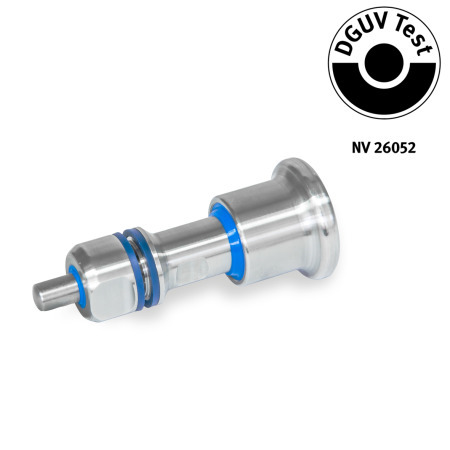

GN 8170Doigts d'indexageInox, certification selon DGUV, conception hygiénique côté bouton et goupille (hygiène complète)
Type: B - sans position de repos Identification: VH - Conception hygiénique côté bouton et goupille (hygiène complète)
Famille de produits en inox
Les pièces standard en inox ont été conçues pour le secteur agro-alimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.
Les pièces standard de la gamme de produits de « conception hygiénique » sont signalées par l'icône HD. Elles associent une grande qualité des surfaces, une certaine liberté dans les espaces morts, des surfaces extérieures non arrondies et des zones de boulonnage étanches. Un concept d'étanchéité basé sur des calculs FEM garantit une pression de contact fiable après l'installation.
convient pour une utilisation dans des zones sensibles sur le plan hygiénique
rapides et faciles à nettoyer
pas d'espaces morts grâce à des joints fonctionnels
Les doigts d'indexage GN 8170 sont certifiés selon les directives de DGUV Test et, avec leurs écrous d'étanchéité supplémentaires, ils répondent aux exigences d'hygiène côté bouton et goupille (hygiène complète).
L'étanchéité du mécanisme de verrouillage est assurée par les balais entre le bouton et le guide et entre le guide et la goupille ainsi que par les anneaux d'étanchéité sur le guide et l'écrou d'étanchéité. Parallèlement, la qualité élevée de la surface et le montage sans espaces morts empêchent l'adhérence des impuretés et facilitent le nettoyage.
Les doigts d'indexage avec une position de repos (type C) sont utilisés pour les applications où le doigt doit rester dans sa position rétractée. Dans ce cas, le bouton est rétracté et tourné de 90° par la suite. Une encoche maintient le doigt dans cette position.
Les trous traversants doivent être percés dans le boîtier selon un angle adéquat, sans bavures ni chanfrein. Cela garantit que les anneaux d'étanchéité fonctionneront correctement.
Spécifications
Inox AISI 316
Goupille de centrage durcie
Ressort
Inox AISI 316Ti
Joints, bleus, conformes FDA
résistant aux températures de -25 °C à +110 °C
Anneaux d'étanchéité
H-NBR, dureté de 85 ±5 Shore A
Balai
TPU, dureté 95 ±5 Shore A
Toutes les pièces mobiles sont lubrifiées avec une graisse spéciale conforme FDA.
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé. Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial ! Téléphone+41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
