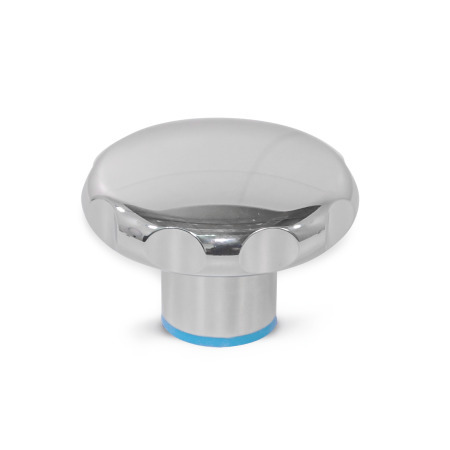

GN 5435 Boutons étoile Inox, conception hygiénique


GN 5435 Boutons étoile, Inox, conception hygiénique Finition: PL - Poli (Ra < 0,8 µm)
Matériau (anneau d'étanchéité): E - EPDM
Finition: PL - Poli (Ra < 0,8 µm)
Matériau (anneau d'étanchéité): E - EPDM
GN 5435 Boutons étoile, Inox, conception hygiénique Finition: PL - Poli (Ra < 0,8 µm)
Matériau (anneau d'étanchéité): E - EPDM GN 5435 Boutons étoile, Inox, conception hygiénique Finition: MT - finition mate (Ra < 0,8 µm)
Matériau (anneau d'étanchéité): E - EPDM GN 5435 Boutons étoile, Inox, conception hygiénique Finition: MT - finition mate (Ra < 0,8 µm)
Matériau (anneau d'étanchéité): H - H-NBR GN 5435 Boutons étoile, Inox, conception hygiénique Finition: PL - Poli (Ra < 0,8 µm)
Matériau (anneau d'étanchéité): H - H-NBR
Inox

Famille de produits en inox

Les pièces standard en inox ont été conçues pour le secteur agro-alimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

  • résistance à la corrosion
  • ajustement précis
  • écologique
Afficher tous les produits en inox
Conception-hygienique

Famille de produits de conception hygiénique

Les pièces standard de la gamme de produits de « conception hygiénique » sont signalées par l'icône HD. Elles associent une grande qualité des surfaces, une certaine liberté dans les espaces morts, des surfaces extérieures non arrondies et des zones de boulonnage étanches. Un concept d'étanchéité basé sur des calculs FEM garantit une pression de contact fiable après l'installation.

  • convient pour une utilisation dans des zones sensibles sur le plan hygiénique
  • rapides et faciles à nettoyer
  • pas d'espaces morts grâce à des joints fonctionnels
  • certifiés conformes aux directives EHEDG
Afficher les produits de conception hygiénique
FDA

Homologación FDA

Description du produit

Information

Les boutons étoile GN 5435 sont destinés à être utilisés dans des environnements hygiéniques. La surface de montage étanche permet une fixation sans espace mort. La finition de haute qualité et les grands rayons d'angle empêchent l'adhérence de la saleté et facilitent le nettoyage.

Spécifications

Inox AISI 316 L

  • finition mate (Ra < 0,8 µm)MT
  • Poli (Ra < 0,8 µm)PL

Anneau d'étanchéité

  • H-NBRH
    résistant aux températures de -25 °C à +150 °C
  • EPDME
    résistant aux températures de -40 °C à +120 °C
  • Bleu
  • Dureté de 85 ±5 Shore A
  • Conforme aux exigences de la FDA

RoHS

Accessoire

Anneaux d'étanchéité GN 7600

Sur demande

avec anneau d'étanchéité FKM (fluorine caoutchouc) F

Schéma technique

3D
Masquer schéma technique
GN 5435 Boutons étoile, Inox, conception hygiénique schéma

Options d'article/Tableau

Afficher/Masquer colonnes
d1d2d3d4h1h2t
min.
40M 61818.830.51512
40M 81818.830.51515
50M 82121.8341715
50M 102121.8341718

Configuration et prix

Ouvrir le configurateur 3D
Diamètre de la poignée d1
Filetage d2
Finition
Matériau (anneau d'étanchéité)


Pièce sélectionnée (Comment commander)

Total (net)
33,55 CHF
plus TVA 2,72 CHF
brute 36,27 CHF
Disponible dans les 2-5 jours
Poids: 0,136 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF
