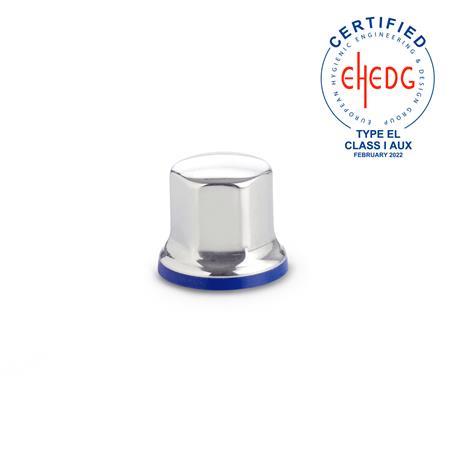

GN 1580 Écrous Inox, conception hygiénique


GN 1580 Écrous, inox, conception hygiénique Finition: PL - Poli (Ra < 0,8 µm)
Matériau (anneau d'étanchéité): H - H-NBR
Finition: PL - Poli (Ra < 0,8 µm)
Matériau (anneau d'étanchéité): H - H-NBR
GN 1580 Écrous, inox, conception hygiénique Finition: PL - Poli (Ra < 0,8 µm)
Matériau (anneau d'étanchéité): H - H-NBR GN 1580 Écrous, inox, conception hygiénique Finition: MT - finition mate (Ra < 0,8 µm)
Matériau (anneau d'étanchéité): E - EPDM GN 1580 Écrous, inox, conception hygiénique Finition: MT - finition mate (Ra < 0,8 µm)
Matériau (anneau d'étanchéité): F GN 1580 Écrous, inox, conception hygiénique Finition: MT - finition mate (Ra < 0,8 µm)
Matériau (anneau d'étanchéité): H - H-NBR GN 1580 Écrous, inox, conception hygiénique Finition: PL - Poli (Ra < 0,8 µm)
Matériau (anneau d'étanchéité): E - EPDM GN 1580 Écrous, inox, conception hygiénique Finition: PL - Poli (Ra < 0,8 µm)
Matériau (anneau d'étanchéité): F
Inox

Famille de produits en inox

Les pièces standard en inox ont été conçues pour le secteur agro-alimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

  • résistance à la corrosion
  • ajustement précis
  • écologique
Afficher tous les produits en inox
Conception-hygienique

Famille de produits de conception hygiénique

Les pièces standard de la gamme de produits de « conception hygiénique » sont signalées par l'icône HD. Elles associent une grande qualité des surfaces, une certaine liberté dans les espaces morts, des surfaces extérieures non arrondies et des zones de boulonnage étanches. Un concept d'étanchéité basé sur des calculs FEM garantit une pression de contact fiable après l'installation.

  • convient pour une utilisation dans des zones sensibles sur le plan hygiénique
  • rapides et faciles à nettoyer
  • pas d'espaces morts grâce à des joints fonctionnels
  • certifiés conformes aux directives EHEDG
Afficher les produits de conception hygiénique
FDA

Homologación FDA

Description du produit

Information

Les écrous GN 1580 sont destinés à être utilisés dans des environnements hygiéniques. Par ailleurs, les modèles H et E avec bague d'étanchéité sont certifiés conformes aux directives EHEDG. La surface de montage étanche permet de monter les composants sans espaces morts. La finition de haute qualité ainsi que les grands rayons d'angle et les surfaces fermées empêchent l'adhérence de la saleté et faciliten le nettoyage.

Spécifications

Écrou
Inox AISI 316L

  • finition mate (Ra < 0,8 µm)MT
  • Poli (Ra < 0,8 µm)PL

Anneau d'étanchéité

  • H-NBRH
    Température de fonctionnement -25 °C à +150 °C
  • EPDME
    Température de fonctionnement -40 °C à +120 °C
  • F
    Température de fonctionnement -5 °C à +200 °C
  • bleu
  • Dureté de 85 ±5 Shore A
  • Conforme aux normes de la FDA

RoHS

Accessoire

Anneaux d'étanchéité GN 7600

Schéma technique

3D
Masquer schéma technique
GN 1580 Écrous, inox, conception hygiénique schéma

Options d'article/Tableau

Afficher/Masquer colonnes
d1d2d3kt
min.
A/F
M 41111.89.567
M 51212.81068
M 61414.8127.510
M 81818.814.59.513
M 102121.8181216
M 122525.82114.518
M 163232.8261724
M 204040.8322230

Configuration et prix

Ouvrir le configurateur 3D
Caractéristiques

Filetage d1
Finition
Matériau (anneau d'étanchéité)


Pièce sélectionnée (Comment commander)

Total (net)
7,90 CHF
plus TVA 0,64 CHF
brute 8,54 CHF
Disponible dans les 2-5 jours
Poids: 0,003 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF
