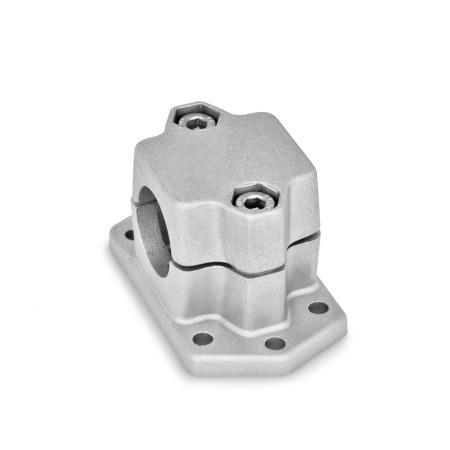

GN 147.3 Noix de serrage avec embase Aluminium, assemblage divisé, avec 6 trous de montage


GN 147.3 Noix de serrage avec embase, aluminium d<sub>1</sub> / s: B - Alésage
Finition: BL - blanc, grenaillée mate
d1 / s: B - Alésage
Finition: BL - blanc, grenaillée mate
GN 147.3 Noix de serrage avec embase, aluminium d<sub>1</sub> / s: B - Alésage
Finition: BL - blanc, grenaillée mate GN 147.3 Noix de serrage avec embase, aluminium d<sub>1</sub> / s: B - Alésage
Finition: SW - noir, RAL 9005, finition texturée GN 147.3 Noix de serrage avec embase, aluminium d<sub>1</sub> / s: V - Carré
Finition: BL - blanc, grenaillée mate GN 147.3 Noix de serrage avec embase, aluminium d<sub>1</sub> / s: V - Carré
Finition: SW - noir, RAL 9005, finition texturée

Description du produit

Information

Les alésages des noix de serrage avec embase GN 147.3 ne sont pas usinés et sont spécialement conçus pour les tubes de construction de type GN 990 ou DIN 2391, DIN 2395 et DIN 2462.

Les versions carrées conviennent également aux systèmes de profilés.

Aux emplacements des vis z, les vis à tête creuse réduisent la section transversale de l'alésage pour le serrage.

Pour un serrage sans outils, les vis à tête creuse peuvent être remplacées par les manettes indexables GN 911 répertoriées dans le tableau en tant qu'accessoire.

Spécifications

Noix de serrage
Aluminium

  • plastifié
    noir, RAL 9005, finition texturéeSWSW
  • blanc, grenaillée mateBLBL

Vis à tête cylindrique DIN 912
Inox AISI 304


Écrous à 6 pans DIN 985
Inox AISI 304
Autobloquant via un anneau en polyamide


RoHS

Accessoire

Manettes indexables GN 911

Schéma technique

3D
Masquer schéma technique
GN 147.3 Noix de serrage avec embase, aluminium schéma

Options d'article/Tableau

N° d'identification

2avec 2 vis de serrage en inox ISO 4762
Afficher/Masquer colonnes
d1
Alésage
s
Carré
d2k
Longueur
de serrage
l1l2mtx1x2y1y2y3z
Emplacements
des vis
Accessoire
manette recom.
GN 911 pour
 z
l3
B 20V 206.5505368307554097.56082.5M8-4063 | 78
B 25V 256.5505368307554097.56082.5M8-4063 | 78
B 30V 306.5505368307554097.56082.5M8-4063 | 78

Configuration et prix

Ouvrir le configurateur 3D
Alésage d1
Carré s
N° d'identification

Finition
BL
SW

Pièce sélectionnée (Comment commander)

Total (net)
45,55 CHF
plus TVA 3,69 CHF
brute 49,24 CHF
Disponible dans les 2-5 jours
Poids: 0,078 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF

Données CAO

Autres formats de données

Connexion rapide

Pour obtenir des données CAO, veuillez saisir votre adresse e-mail. Mais nous serions heureux si vous êtes pleinement enregistré.

Veuillez saisir le code figurant sur l'image.

Enregistrer comme favori

Veuillez saisir le code figurant sur l'image.

Trouvez-vous votre produit ?

Nuestro equipo de servicio está disponible de lunes a viernes, entre las 7:45 h - 12:00 h et 13:00 h - 17:00 h : +41 44 951 05 06

Aux éléments personnalisés

GN 147.3-B20-2-SWGN 147.3-B20-2-BLGN 147.3-V20-2-SWGN 147.3-V20-2-BLGN 147.3-B25-2-SWGN 147.3-B25-2-BLGN 147.3-V25-2-SWGN 147.3-V25-2-BLGN 147.3-B30-2-SWGN 147.3-B30-2-BLGN 147.3-V30-2-SWGN 147.3-V30-2-BL
