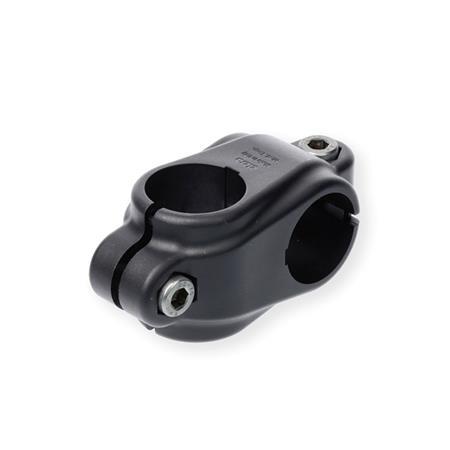

GN 132.9 Noix de serrage orthogonales Plastique


GN 132.9 Noix de serrage orthogonales, plastique Couleur: V - bleu, RAL 5005, finition mat
Original design
TCC-CR / TCC-CR-VD
Couleur: V - bleu, RAL 5005, finition mat
GN 132.9 Noix de serrage orthogonales, plastique Couleur: V - bleu, RAL 5005, finition mat GN 132.9 Noix de serrage orthogonales, plastique Couleur: G - Gris, RAL 7040, finition mat GN 132.9 Noix de serrage orthogonales, plastique Couleur: S - Noir, RAL 9005, finition mat
VD
FDA

Homologación FDA

GDA

Description du produit

Information

Les axes de l’alésage de serrage des noix de serrage orthogonales GN 132.9 sont agencés selon un angle de 90° entre elles. Ils maintiennent les tubes ronds typiques avec toute la surface en contact avec l’ensemble de la section transversale de l’alésage.

Aux emplacements des vis z, les vis à tête creuse réduisent la section transversale de l'alésage pour le serrage. Les douilles à serrage GN 290 peuvent être utilisées pour réduire le diamètre des sections transversales de l’alésage.

Pour un serrage sans outils, les vis à tête creuse peuvent être remplacées par les manettes indexables GN 911.9 répertoriées dans le tableau en tant qu'accessoire.

Le plastique utilisé pour le modèle V est fabriqué à partir de granules de plastique bleu, visuellement détectables et conformes à la FDA CFR.21 et UE 10/2011.

Spécifications

  • Plastique
    Technopolymère (Polyamide PA)
    • Renforcé de fibre de verre
    • Résistant aux températures jusqu'à 100 °C
    • Noir, RAL 9005, finition matSS
    • Gris, RAL 7040, finition matGG
    • bleu, RAL 5005, finition matVV
      granules de plastique conforme aux normes de la FDA
      visible à l’œil nu

  • Vis à tête creuse DIN 912
    Acier inox AISI 304

  • Écrous à 6 pans DIN 985
    • Acier Inox AISI 304
    • Autobloquant avec anneau en polyamide

RoHS

Schéma technique

3D
Masquer schéma technique
GN 132.9 Noix de serrage orthogonales, plastique schéma

Options d'article/Tableau

N° d'identification

2avec 2 vis de serrage en inox ISO 4762
Afficher/Masquer colonnes
d1
Alésage
d2
Alésage
k
Longueur de serrage
l1mz
Emplacements des vis
Accessoire
Manette recom.
GN 911.9 pour z

l2
B 18B 18296519.8M6-1844 | 63
B 30B 3045100.534.6M8-2563 | 78

Configuration et prix

Ouvrir le configurateur 3D
Alésage d1
Alésage d2
Longueur de serrage k
N° d'identification

Couleur
G
S
V

Pièce sélectionnée (Comment commander)

Total (net)
5,35 CHF
plus TVA 0,43 CHF
brute 5,78 CHF
Disponible dans les 2-5 jours
ELESA Code: 600121-C9
Description: TCC-CR-18-18-C9
Poids: 0,031 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF

Données CAO

Autres formats de données

Connexion rapide

Pour obtenir des données CAO, veuillez saisir votre adresse e-mail. Mais nous serions heureux si vous êtes pleinement enregistré.

Veuillez saisir le code figurant sur l'image.

Enregistrer comme favori

Veuillez saisir le code figurant sur l'image.

Trouvez-vous votre produit ?

Nuestro equipo de servicio está disponible de lunes a viernes, entre las 7:45 h - 12:00 h et 13:00 h - 17:00 h : +41 44 951 05 06

Aux éléments personnalisés

GN 132.9-B18-B18-29-2-SGN 132.9-B18-B18-29-2-GGN 132.9-B18-B18-29-2-VGN 132.9-B30-B30-45-2-SGN 132.9-B30-B30-45-2-GGN 132.9-B30-B30-45-2-V
