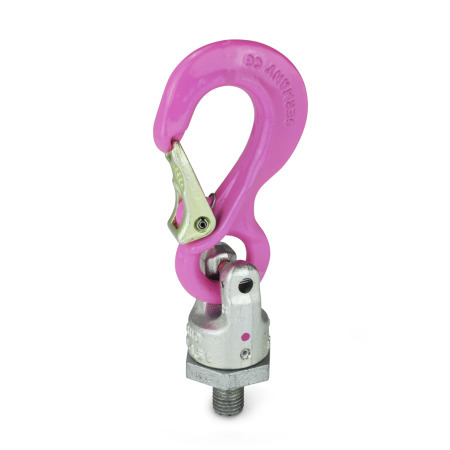

GN 5862 Crochets de levage

Méthode de
montage

Nombre

1

1

2

2

2

2

2

3 et 4

3 et 4

3 et 4

Angle
d'inclinaison

0°

90°

0°

90°

0° à 45°

45 à 60°

asymm.

0° à 45°

45 à 60°

asymm.

Facteur

1

1

2

2

1,4

1

1

2,1

1,5

1

M 12

0.63 t

0.63 t

1.26 t

1.26 t

0.88 t

0.63 t

0.63 t

0.63 t

0.95 t

0.63 t

M 16

1.50 t

1.50 t

3.00 t

3.00 t

2.10 t

1.50 t

1.50 t

3.15 t

2.25 t

1.50 t

M 20

2.50 t

2.50 t

5.00 t

5.00 t

3.50 t

2.50 t

2.50 t

5.25 t

3.75 t

2.50 t

M 24

M 24

M 24

8.00 t

8.00 t

5.60 t

4.00 t

4.00 t

8.40 t

6.00 t

4.00 t

M 30

6.70 t

5.00 t

13.40 t

10.00 t

7.00 t

5.00 t

5.00 t

10.50 t

7.50 t

5.00 t

M 36

10.00 t

8.00 t

20.00 t

16.00 t

11.20 t

8.00 t

8.00 t

16.80 t

12.00 t

8.00 t

Le tableau des capacités de charge ci-dessus indique les charges maximales en tonnes métriques en tant que facteur du type d'anneau de levage articulé et à une plage de température de fonctionnement de -40 °C à +200 °C, avec un coefficient de sécurité de 4 pris en compte pour toutes les valeurs.
La notice d'utilisation contient des directives supplémentaires et est incluse avec chaque crochet de levage.
Les crochets de levage GN 5862 ne peuvent être utilisés que s'ils sont boulonnés à la profondeur de vissage minimale qui dépend du matériau et si la surface de contact du boulon est plane et fixée à angle droit par rapport au trou taraudé.
S'ils sont montés de façon permanente, les crochets de levage doivent tourner librement à 360° et ne doivent pas reposer sur des bords ou d'autres dispositifs, par exemple des crochets de grue. Les crochets de levage ne sont pas adaptés aux mouvements rotatifs permanents sous l'effet d'une charge.
