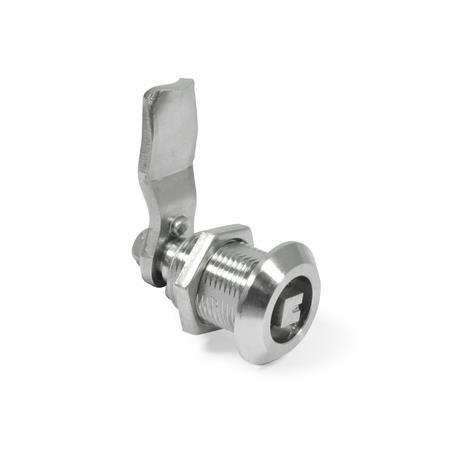

GN 516.5 Loquets à compression en inox Manipulation par éléments d'actionnement ou clés à douille


GN 516.5 Loquets à compression, inox Type: VK8 - Manipulation par broche carrée A/F8
Type: VK8 - Manipulation par broche carrée A/F8
GN 516.5 Loquets à compression, inox Type: VK8 - Manipulation par broche carrée A/F8 GN 516.5 Loquets à compression, inox Type: HG - avec levier GN 516.5 Loquets à compression, inox Type: KG - avec bouton à ailettes GN 516.5 Loquets à compression, inox Type: RG - avec par bouton moleté GN 7336 GN 516.5 Loquets à compression, inox Type: SCH - Manipulation par fente GN 516.5 Loquets à compression, inox Type: VDE - avec double panneton
Inox

Famille de produits en inox

Les pièces standard en inox ont été conçues pour le secteur agro-alimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

  • résistance à la corrosion
  • ajustement précis
  • écologique
Afficher tous les produits en inox

Description du produit

Information

Les loquets à compression en inox GN 516.5 ont un mécanisme de fermeture qui transfère le mouvement rotatif de l'élément d'actionnement/clé en un tour de 90° puis en une course linéaire de 6 mm .

Ce mécanisme a été conçu pour des applications courantes comme la réalisation d'un interverrouillage étanche et anti-vibration en position finale (position de retenue) en lien avec un élément souple (joint de porte/casier).

9 loquets avec différentes manivelles couvrent des distances de verrouillage (zones de retenue) de 19 à 41 mm. Si la position de retenue mesurée est comprise entre deux distances de verrouillage A, la valeur plus petite suivante doit être sélectionnée.

Les loquets à compression GN 516.5 sont fournis avec le loquet emballé séparément.

Spécifications

Inox

  • Logement AISI 316
  • Mécanisme de verrouillage AISI 316
  • Boulon AISI 316
  • Loquet AISI 304

toutes les poignées (Type RG, KG, HG)

  • Plastique (Polyamide PA)
    noir mat
  • Capuchon
    gris clair, mat

Classe de protection IP 65


RoHS

Schéma technique

3D
Masquer schéma technique
GN 516.5 Loquets à compression, inox schéma

Options d'article/Tableau

Type

VK8Manipulation par broche carrée A/F8
SCHManipulation par fente
VDEavec double panneton
RGavec par bouton moleté GN 7336
KGavec bouton à ailettes
HGavec levier
Afficher/Masquer colonnes
Distance de verrouillage A ::
192327313335373941

Configuration et prix

Ouvrir le configurateur 3D
Type






Longueur A

Pièce sélectionnée (Comment commander)

Total (net)
102,00 CHF
plus TVA 8,26 CHF
brute 110,26 CHF
Disponible dans les 2-5 jours
Poids: 0,120 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF
