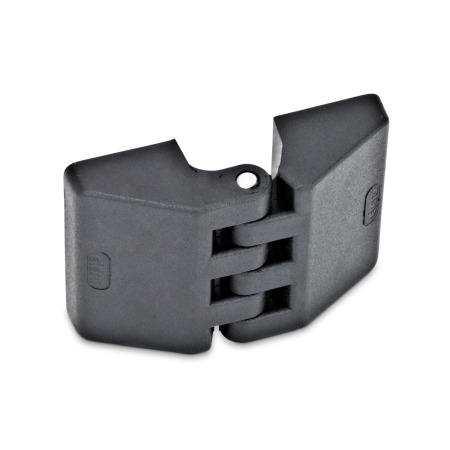

GN 155 Charnières Plastique


GN 155 Charnières, plastique Type: A - 2x2 alésages borgnes filetés
ELESA original design
code: CFE.
Type: A - 2x2 alésages borgnes filetés
GN 155 Charnières, plastique Type: A - 2x2 alésages borgnes filetés GN 155 Charnières, plastique Type: B - 2x2 alésages pour vis à tête cylindrique GN 155 Charnières, plastique Type: C - 2x2 goujons filetés GN 155 Charnières, plastique Type: D - 2x alésages borgnes filetés/2x goujons filetés GN 155 Charnières, plastique Type: E - 2x alésages borgnes filetés/2x alésages pour vis à tête cylindrique GN 155 Charnières, plastique Type: F - 2x goujons filetés/2x alésages pour vis à tête cylindrique

Schéma technique

3D
Masquer schéma technique
GN 155 Charnières, plastique schéma

Options d'article/Tableau

Form

A2x2 alésages borgnes filetés
B2x2 alésages pour vis à tête cylindrique
C2x2 goujons filetés
D2x alésages borgnes filetés/2x goujons filetés
E2x alésages borgnes filetés/2x alésages pour vis à tête cylindrique
F2x goujons filetés/2x alésages pour vis à tête cylindrique
Afficher/Masquer colonnes
l1Dimension
nominale


Dimension
réelle
l2Dimension
nominale


Dimension
réelle
d1d2d3h1h2l3l4l5m1 ± 0.3m2 ± 0.3rt
4545.53030.5M 33.32.512.59.515134301554
58594040.5M 44.3416.512.52018640.42065.5
70704848.5M 55.55201524178462476.5
97976666M 66.5627.52133161063.73389

Configuration et prix

Ouvrir le configurateur 3D
Largeur l1
Longueur l2
Type






Pièce sélectionnée (Comment commander)

Total (net)
9,70 CHF
plus TVA 0,79 CHF
brute 10,49 CHF
En stock
ELESA Code: 423111
Description: CFE.30 B-M3
Poids: 0,013 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF
