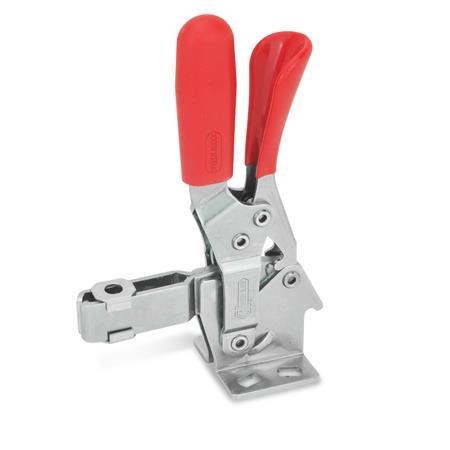

GN 810.3SauterellesInox, manette d'actionnement verticale, avec mécanisme de verrouillage, embase horizontale
Matériau: NI - Inox Type: AL - Bras de serrage à fourche, avec deux rondelles à bride
Famille de produits en inox
Les pièces standard en inox ont été conçues pour le secteur agro-alimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.
Les sauterelles GN 810.3 sont verrouillées dans les deux positions finales. En position serrée, cela empêche toute ouverture involontaire ou due à des vibrations ; en position ouverte, cela empêche la fermeture automatique de la sauterelle due, par exemple, à l'extension d'un bras de serrage. Le verrouillage peut être désactivé d'une seule main pour permettre l'ouverture/la fermeture.
Elles fonctionnent selon le principe de la bascule : la manette et la barre de serrage se déplacent dans le même sens. En position serrée, la manette d'actionnement est en position verticale.
Dans la version à barre en U avec deux rondelles à brides (type AL), les sauterelles peuvent recevoir une vis de serrage spécifique à l'application. Une vis de serrage avec pointe en caoutchouc néoprène est également incluse pour le type CL.
La version Type EL est utilisable en soudant le fermoir qui peut ensuite recevoir un composant de fixation spécifique à l'application afin d'immobiliser la pièce.
Spécifications
InoxNI AISI 304
Toutes les pièces mobiles
sont lubrifiées avec une graisse spéciale
Poignée
Plastique rouge de haute qualité résistant à l'huile
Vis de serrage GN 708.1, type A
Inox AISI 304
Embout en caoutchouc 85 Shore A
RoHS
Schéma technique
Masquer schéma technique
Options d'article/Tableau
Type
CL
Bras de serrage à fourche, avec deux rondelles à bride et une vis de serrage GN 708.1
EL
Bras de serrage solide, avec fermoir pour soudage
AL
Bras de serrage à fourche, avec deux rondelles à bride
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé. Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial ! Téléphone+41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
