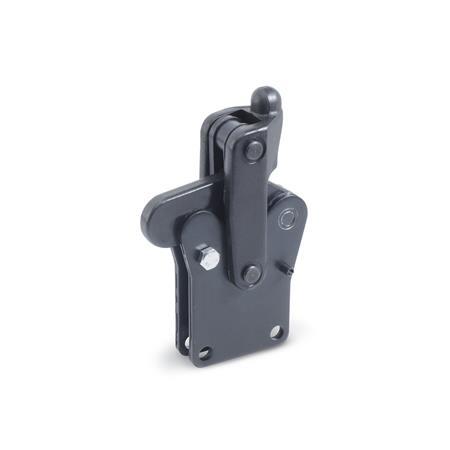

GN 810.12 Modules de genouillères Acier, à visser


GN 810.12 Modules de genouillères, acier, à visser Type: G - Trous de montage parallèles au point de pivot de la poignée
Type: G - Trous de montage parallèles au point de pivot de la poignée
GN 810.12 Modules de genouillères, acier, à visser Type: G - Trous de montage parallèles au point de pivot de la poignée GN 810.12 Modules de genouillères, acier, à visser Type: C - Trous de montage verticaux par rapport au point de pivot de la poignée

Description du produit

Information

Les modules de genouillères GN 810.12 possèdent les mêmes propriétés et attributs que les sauterelles poussées extra-robustes GN 810.10/GN 810.11 : Les bras de serrage sont forgés, les pièces restantes en tôle d'acier ont été renforcées, tandis que les goupilles et les rivets de roulement sont durcis et rectifiés.

Ces modules de genouillères très résistants sont donc adaptés aux applications impliquant des forces importantes et nécessitant une longue durée de vie.

Des tests approfondis ont montré qu'un fonctionnement sans problème (sous charge) est assuré même après un million de cycles de serrage.

Ces modules de genouillères à usage intensif permettent de régler la taille et la position du levier et des bras de serrage afin de les adapter à toute application spécifique.

Spécifications

Bras de levier Acier

  • forgé
  • noirci

Pièces en tôle

  • acier cémenté C10
  • noirci

Goupilles de roulement et rivets
Acier, durci et rectifié


Toutes les pièces mobiles
sont lubrifiées avec une graisse spéciale


RoHS

Schéma technique

3D
Masquer schéma technique
GN 810.12 Modules de genouillères, acier, à visser schéma

Options d'article/Tableau

Type

CTrous de montage verticaux par rapport au point de pivot de la poignée
GTrous de montage parallèles au point de pivot de la poignée
Afficher/Masquer colonnes
TailleFH en N
Capacité de retenue
b1b2b3b4dh1h2h3h4h5
220220036481366.574893045.517.5
4404400546520108.5121140.55069.528
85085007575241210.5158180678835
15401540090100341612.519322276.510640
Afficher/Masquer colonnes
Taillel1l2l3m1m2m3m4rs1s2
22057.52429203288503.56
44085.53242.53045121073510
85011538525555101099612
1540147.55368657512.517.5127.5816

Configuration et prix

Ouvrir le configurateur 3D
Taille
Type


Accessoire pour modules de genouillère

Schéma de l'accessoire pour modules de genouillère

Poignées

Schéma GN 910.5
Afficher/Masquer colonnes
Modul Größeb1d1b2d2b3htArtikel-Nr.
22022-13-56055GN 810.15-220
44031-20-88677GN 810.15-440
850-30-22-119112GN 810.15-850
1540-34-25-119112GN 810.15-1540

Leviers

Schéma GN 910.6
Afficher/Masquer colonnes
Modul GrößebdLänge lsArtikel-Nr.
22013-605GN 810.16-220
44020-908GN 810.16-440
850-22122-GN 810.16-850
1540-25138-GN 810.16-1540

Rallonges de bras de serrage

Schéma GN 910.7
Afficher/Masquer colonnes
Modul Größeb1b2hLänge ltArtikel-Nr.
2201061615.56.5GN 810.17-220
440151024168GN 810.17-440
85020123022.115GN 810.17-850
15402516.23523.515GN 810.17-1540

Douilles

Schéma GN 910.8
Afficher/Masquer colonnes
Modul Größed1d2Länge lArtikel-Nr.
220136.516GN 810.18-220
4402010.524GN 810.18-440
8502412.530GN 810.18-850
15403216.535GN 810.18-1540

Plaques de base

Schéma GN 910.9
Afficher/Masquer colonnes
Modul Größedl1l2m1m2sArtikel-Nr.
2206.5483632206GN 810.19-220
4408.5655445308GN 810.19-440
85010.57575555510GN 810.19-850
154012.510090656510GN 810.19-1540

Pièce sélectionnée (Comment commander)

Total (net)
119,30 CHF
plus TVA 9,66 CHF
brute 128,96 CHF
Disponible dans les 2-5 jours
Poids: 0,256 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF
