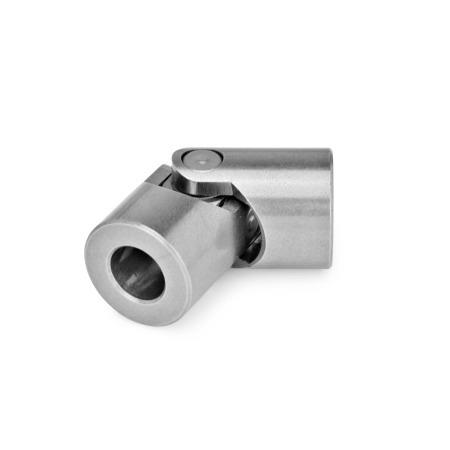

Kreuzgelenke mit Nadellager DIN 808

d₁	d₂ H7 Bohrung	s H10 Vierkant	l₁	l₂	l₃	l₄	t +1 max. Einbaulänge der Welle

16	8	V 8*	40	62	20	22	11
16	10	V 10*	52	74	26	22	15
22	10	V 10*	48	74	24	26	12
22	12	V 10*	62	88	31	26	18
25	12	V 12*	56	86	28	30	13
25	16	V 12*	74	104	37	30	21
28	14	V 14*	60	96	30	36	13
32	16	V 16*	68	105	34	37	16
32	20	V 16*	86	124	43	38	24
36	18	V 18*	74	114	37	40	17
42	20	V 20*	82	128	41	46	18
42	25	V 20*	108	156	54	48	31
45	22	V 22*	95	145	47.5	50	22
50	25	V 25*	108	163	54	55	26
50	30	V 25*	132	188	66	56	38
58	30	V 30*	122	190	61	68	29
58	32	V 30*	130	198	65	68	33
70*	35	V 35	140	212	70	72	35
70	40	V 30	166	238	83	72	47
80	40	V 40	160	245	80	85	39
95	50	V 50	190	290	95	100	46

GN 110.1 Querbohrungen (optional bestellbar)

d₁ H7 s H11	d₁ H7 s H11	d₂ H11 K / B	d₂ H11 B	d₃	Länge l K / V	Länge l B

6	-	2	2	M 3	4	4
8	-	3	3	M 5	5.5	5.5
10	-	3	4	M 5	5.5	6
12	14	4	5	M 6	6.5	7
16	18	5	6	M 6	8	9
20	-	5	8	M 6	8	10
22	-	6	8	M 6	10	10
25	-	6	10	M 8	10	14
30	32	6	12	M 8	14	16
35	-	6	12	M 8	16	16

Querbohrungen in Kreuzgelenkwellen und Kreuzgelenken eignen sich zur Herstellung von Welle-Nabe-Verbindungen mittels Stift oder Druckschraube. Bei Bohrungen mit Passfedernut oder Vierkant dienen sie zur Sicherung der axialen Position von Kreuzgelenk und Welle. Die Stiftbohrung d₂ mit der Toleranz H11, ist für die Verwendung von Spiralspannstiften vorgesehen.
Die Position der Querbohrungen / Quergewinde in Bezug auf die Nabennut / Vierkant bzw. der Gelenke ist in der Übersicht dargestellt.
Soll eine der Wellenseiten ohne Querbohrung / Quergewinde geliefert werden, wird dies durch die Form QX an der gewünschten Stelle der Artikelnummer angegeben.

Die Querbohrung GN 110.1 ist als separate Position im Warenkorbschritt 1 unter Anmerkung zu bestellen.
Bestellbeispiel: Kreuzgelenke DIN 808-16-B6-56-DG mit Querbohrung GN 110.1-QX-GE
