Stellfüße GN 42

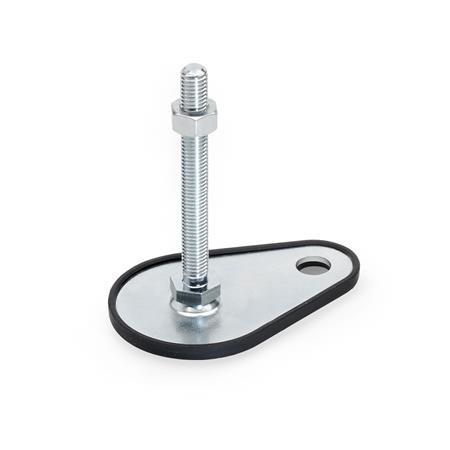

GN 42 Stellfüße, Stahl, mit Befestigungslasche, Tropfenform Form: A1 - mit Gummiauflage, aufgeklipst, schwarz
Spindelvariante: SK - mit Mutter, Außensechskant unten

Form: A1 - mit Gummiauflage, aufgeklipst, schwarz
Spindelvariante: SK - mit Mutter, Außensechskant unten

Normblatt GN 42 Diese Seite drucken Belastbarkeit von Stellfüßen GN 40 / GN 42 Kunststoff-Eigenschaften

Produktbeschreibung

Stellfüße GN 42 lassen sich durch die vielfältigen Kombinationsmöglichkeiten der Fußteller- und Verstellspindelvarianten universell einsetzen.

Durch die Befestigungslasche lassen sich die Stellfüße mit der Aufstellfläche verschrauben, wodurch ein seitliches Verschieben verhindert wird. Die Formen mit Gummiauflage schützen zudem empfindliche Oberflächen.

Die Gelenkfüße werden komplett montiert geliefert und sind nicht demontierbar.

Ausführung

Fußteller
Stahl
verzinkt, blau passiviert

Verstellspindel
Stahl
verzinkt, blau passiviert

Sechskantmutter ISO 4032
Stahl
verzinkt, blau passiviert

Gummiauflage

aufgeklippst
schwarz, TPE (Santoprene^®)
≈ 80 Shore A

Gummiauflage

aufvulkanisiert
schwarz, NBR (Perbunan^®)
70±5 Shore A

RoHS

A0	ohne Gummiauflage
A1	mit Gummiauflage, aufgeklipst, schwarz
A3	mit Gummiauflage, aufvulkanisiert, schwarz

S	ohne Mutter, Außensechskant unten
SK	mit Mutter, Außensechskant unten
U	ohne Mutter, Innensechskant oben und Schlüsselfläche unten
UK	mit Mutter, Innensechskant oben und Schlüsselfläche unten
X	Außensechskant mit Innengewinde

d₁	d₂	l₁ Ausführung S / SK				Ausführung U / UK						l₇ Ausführung X	d₃	h₁	h₆	l₈	m	r	s

50	M 8	40	50	63	-	-	-	-	-	-	-	25	13	2.5	4	60	45	15	2
50	M 10	50	60	80	100	-	-	-	-	-	-	28	13	2.5	4	60	45	15	2
50	M 12	60	80	100	125	-	-	-	-	-	-	32	13	2.5	4	60	45	15	2
50	M 16	-	-	-	-	75	100	125	150	200	250	37	13	2.5	4	60	45	15	2
60	M 8	40	50	63	-	-	-	-	-	-	-	25	13	2.5	4.5	65	50	15	2
60	M 10	50	60	80	100	-	-	-	-	-	-	28	13	2.5	4.5	65	50	15	2
60	M 12	60	80	100	125	-	-	-	-	-	-	32	13	2.5	4.5	65	50	15	2
60	M 16	-	-	-	-	75	100	125	150	200	250	37	13	2.5	4.5	65	50	15	2
80	M 8	40	50	63	-	-	-	-	-	-	-	26	13	3	5	85	70	15	2
80	M 10	50	60	80	100	-	-	-	-	-	-	29	13	3	5	85	70	15	2
80	M 12	60	80	100	125	-	-	-	-	-	-	32	13	3	5	85	70	15	2
80	M 16	-	-	-	-	75	100	125	150	200	250	38	13	3	5	85	70	15	2
80	M 20	-	-	-	-	75	100	125	150	200	250	45	13	3	5	85	70	15	2
80	M 24	-	-	-	-	100	125	150	200	300	-	-	13	3	5	85	70	15	2

d₁	d₂	h₃	h₄	sw₁	sw₂	sw₃	sw₇	t

50	M 8	11	-	17	-	-	14	8
50	M 10	11	-	17	-	-	14	10
50	M 12	11	-	17	-	-	17	12
50	M 16	-	17	-	12	8	22	16
60	M 8	11	-	17	-	-	14	8
60	M 10	11	-	17	-	-	14	10
60	M 12	11	-	17	-	-	17	12
60	M 16	-	17	-	12	8	22	16
80	M 8	12	-	17	-	-	14	8
80	M 10	12	-	17	-	-	14	10
80	M 12	12	-	17	-	-	17	12
80	M 16	-	18	-	12	8	22	16
80	M 20	-	19	-	15	10	27	20
80	M 24	-	22	-	19	12	-	-

d₁	d₂	Statische Belastbarkeit in kN Ausführung S / SK	Ausführung U / UK	Ausführung_X

50	M 8	8	-	8
50	M 10	8	-	8
50	M 12	8	-	8
50	M 16	-	8	8
60	M 8	8	-	8
60	M 10	10	-	10
60	M 12	10	-	10
60	M 16	-	10	10
80	M 8	8	-	8
80	M 10	10	-	10
80	M 12	12	-	12
80	M 16	-	12	12
80	M 20	-	16	16
80	M 24	-	16	-
