Form: A - mit Anschraubflansch
Farbe: RS - rot, RAL 3000, strukturmatt
Farbe: RS - rot, RAL 3000, strukturmatt
Produktbeschreibung

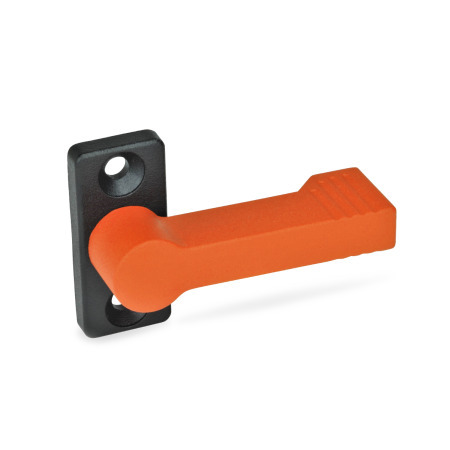

Sperrriegel GN 702 eignen sich besonders für leichte Anwendungen, wie z. B. das Zuhalten von Schubfächern, bei denen keine dynamische Belastung auftritt.
Für die Sperrriegel der Form C ist zur Montage eine Bohrung gemäß Skizze in die Anschraubfläche einzubringen.
Diese wird in der Serienfertigung üblicherweise durch Stanzen oder Lasern erzeugt. Für Kleinserien und Stahlblech bis 2 mm Dicke bietet sich der Blechlocher GN 123 an.
Des Weiteren kann die Montagebohrung durch Bohren / Fräsen realisiert werden.
Ausführung
Riegel
Zink-Druckguss
kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
rot, RAL 3000, strukturmattRS
Rastmechanik
- Form A
Zink-Druckguss / Kunststoff - Form B / Form C
Stahl / Kunststoff
Stahlteile verzinkt, blau passiviert
Anschraubflansch
Zink-Druckguss
kunststoffbeschichtet
schwarz, matt
RoHS
