GN 614 Federnde Druckstücke Edelstahl, zum Einpressen, mit Kugel

Produktbild

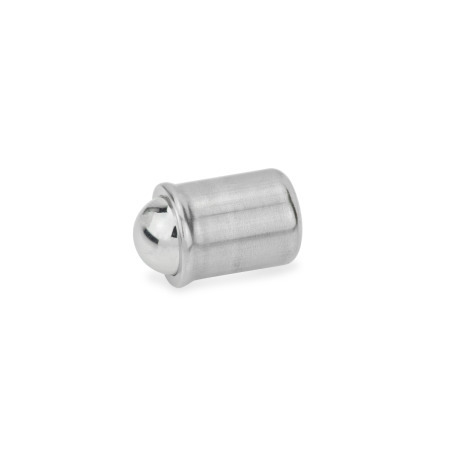

GN 614 Federnde Druckstücke, Edelstahl, zum Einpressen, mit Kugel Form: NI - Edelstahl, normaler Federdruck
Form: NI - Edelstahl, normaler Federdruck
GN 614 Federnde Druckstücke, Edelstahl, zum Einpressen, mit Kugel Form: NI - Edelstahl, normaler Federdruck GN 614 Federnde Druckstücke, Edelstahl, zum Einpressen, mit Kugel Form: NIL - Edelstahl, leichter Federdruck GN 614 Federnde Druckstücke, Edelstahl, zum Einpressen, mit Kugel Form: NIS - Edelstahl, verstärkter Federdruck
Edelstahl

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

  • korrosionsbeständig
  • passgenau
  • umweltfreundlich
Alle Edelstahl-Produkte anzeigen

Produktbeschreibung

Hinweis

Federnde Druckstücke GN 614 werden zur Arretierung, sowie als An- und Abdrückstifte verwendet.

Für die Aufnahmebohrung von d1 wird eine Toleranz von H7 empfohlen.

Ausführung

Hülse
Edelstahl 1.4303
aus gezogenem Blech


Kugel
Edelstahl 1.3541
gehärtet


Druckfeder
Edelstahl 1.4568


Kennzeichnung

  • Form NIL: Hülse mit 1 Längsmarkierung
  • Form NIS: Hülse mit 2 Längsmarkierungen

RoHS

Technische Zeichnung

3D
Technische Zeichnung ausblenden
GN 614 Federnde Druckstücke, Edelstahl, zum Einpressen, mit Kugel Skizze

Artikelvarianten / Tabelle

Form

NIEdelstahl, normaler Federdruck
NILEdelstahl, leichter Federdruck
NISEdelstahl, verstärkter Federdruck
Spalten ein-/ausblenden
d1 +0.1d2d3l1 ≈l2 ≈w
Federweg
Federdruck in N ≈
normal (Form (NI)
Anfang


Ende
Federdruck in N ≈
leicht (Form (NIL)
Anfang


Ende
Federdruck in N ≈
verstärkt (Form NIS)
Anfang


Ende
32.43.540.60.71.83.50.41.32.45.5
434.650.912.560.41510.4
545.660.91.436.50.54.7612
656.5711.85.511.52.36.57.319
86.58.591.12.4712.5491125
108.511131.53.38.518.53.9101737
121013162.341226.56.214.62857

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen
Ausführungen

Durchmesser d1
Form



Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
1,80 CHF
zzgl. ges. Mehrwertsteuer 0,15 CHF
brutto 1,95 CHF
Sofort lieferbar
Gewicht: 0,001 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 49,99 CHF

CAD-Daten

Weitere Datenformate

Quick-Login

Für die Anforderung der CAD-Daten reicht hier die Eingabe Ihrer E-Mail-Adresse. Wir würden uns aber freuen, wenn Sie sich registrieren.

Bitte geben Sie den im Bild gezeigten Code ein!

Als Favorit speichern

Bitte geben Sie den im Bild gezeigten Code ein!

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7:45 - 12:00 Uhr und von 13:00 - 17:00 Uhr erreichbar unter: +41 44 951 05 06

Zu den Produkt-Sonderanfertigungen

GN 614-3-NIGN 614-3-NILGN 614-3-NISGN 614-4-NIGN 614-4-NILGN 614-4-NISGN 614-5-NIGN 614-5-NILGN 614-5-NISGN 614-6-NIGN 614-6-NILGN 614-6-NISGN 614-8-NIGN 614-8-NILGN 614-8-NISGN 614-10-NIGN 614-10-NILGN 614-10-NISGN 614-12-NIGN 614-12-NILGN 614-12-NIS
