GN 614 Federnde Druckstücke Hülse Messing / Kunststoff, Kugel Edelstahl / Kunststoff, zum Einpressen

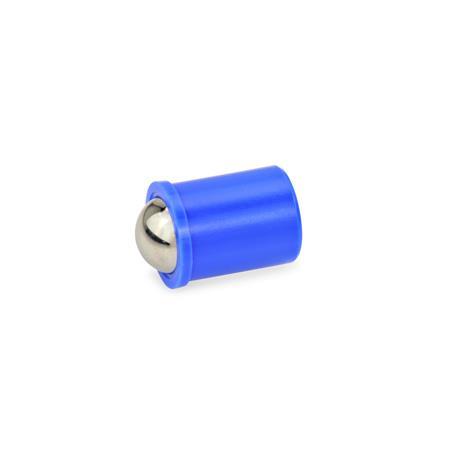

GN 614 Federnde Druckstücke zum Einpressen, mit Kugel Form: KU - Hülse Kunststoff, Kugel Edelstahl, normaler Federdruck
Form: KU - Hülse Kunststoff, Kugel Edelstahl, normaler Federdruck

Klicken Sie auf ein Variantenbild, um es im Hauptproduktanzeigebereich anzuzeigen, oder verwenden Sie die Tabulatortasten, um durch die Produktvarianten zu navigieren

Normblatt GN 614 Diese Seite drucken Anwendungsvideo Federnde Druckstücke ISO-Passungen Kunststoff-Eigenschaften Edelstahl-Eigenschaften

Produktbeschreibung

Federnde Druckstücke GN 614 werden zur Arretierung, sowie als An- und Abdrückstifte verwendet.

Für die Aufnahmebohrung von d1 wird eine Toleranz von H7 empfohlen.

Ausführung

Form MS

  • Hülse Messing, gedreht
  • Kugel Edelstahl 1.3541, gehärtet

Form KU

  • Hülse
    Kunststoff, Polyacetal (POM)
    • Einsatztemperatur bis 50 °C
    • blau
  • Kugel Edelstahl 1.3541, gehärtet

Form KD

  • Hülse Kunststoff, Polyacetal (POM)
    • Einsatztemperatur bis 50 °C
    • blau
  • Kugel Kunststoff, Polyacetal (POM)
    • Einsatztemperatur bis 50 °C
    • weiß

Druckfeder
Edelstahl 1.4568

RoHS

GN 614 Federnde Druckstücke zum Einpressen, mit Kugel Skizze
Technische Zeichnung ausblenden
GN 614 Federnde Druckstücke zum Einpressen, mit Kugel Skizze

Artikelvarianten / Tabelle

Form

MSHülse Messing, Kugel Edelstahl, normaler Federdruck
KUHülse Kunststoff, Kugel Edelstahl, normaler Federdruck
KDHülse Kunststoff, Kugel Kunststoff, normaler Federdruck
Spalten ein-/ausblenden
d1 +0.1
KU
KD
MS		d2
MS
KU
KD		d3l1 ≈
MS
KU
KD		l2 ±0.1w Federweg
KU
KD
MS		Federdruck in N ≈
MS
Anfang

Ende
KU / KD
Anfang

Ende
3-32.423.6440.60.550.61.83.51.73.5
444334.65510.80.82.5636.5
555445.66611136.569.4
666556.57711.61.65.511.56.212.6
8886.56.58.59911.91.9712.51020.4
1010-8.58111313.51.52.4-8.518.511.922.3
1212-10101316161.53.3-1226.51425

Artikelauswahl und -konfiguration
Durchmesser d1 (KU)
Durchmesser d1 (KD)
Durchmesser d1 (MS)
Form



Ausführungen

Durchmesser d1 (KU)
Durchmesser d1 (KD)
Durchmesser d1 (MS)
Form



Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
1,30 CHF
zzgl. ges. Mehrwertsteuer 0,11 CHF
brutto 1,41 CHF
Sofort lieferbar
Gewicht: 0,001 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 49,99 CHF
