GN 145 Morsetti di collegamento flangiati Alluminio, con 2 fori di montaggio

Foto

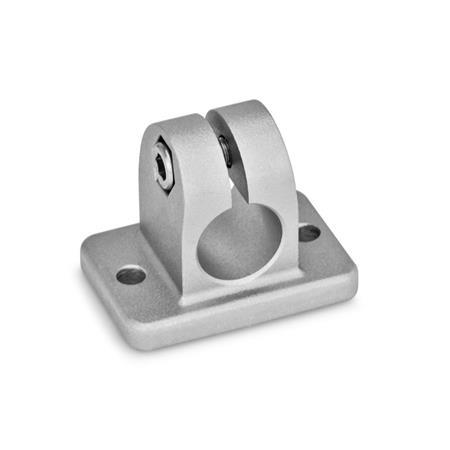

GN 145 Morsetti di collegamento flangiati, alluminio, con 2 fori di montaggio Finitura: BL -
Finitura: BL -
GN 145 Morsetti di collegamento flangiati, alluminio, con 2 fori di montaggio Finitura: BL - GN 145 Morsetti di collegamento flangiati, alluminio, con 2 fori di montaggio Finitura: SW - RAL 9005
Utilizzabile-con-profilati

Accessori per sistemi di profilati

Le parti standard di questa famiglia di prodotti sono compatibili con i più comuni sistemi di profilati in alluminio. Grazie ai kit di montaggio abbinati, le parti standard Ganter si collegano ai profilati in modo semplice ed economico. I lunghi elenchi di singole parti nell'ordine non sono più necessari.

  • compatibili con i comuni sistemi di profilati
  • per scanalature da 6, 8 e 10 mm di larghezza
  • per profilati di 30, 40 e 45 mm

Ulteriori informazioni sui prodotti per sistemi di profilati:

Descrizione del prodotto

Informazioni

Il foro di fissaggio dei morsetti di collegamento flangiati GN 145 è sottoposto a lavorazione meccanica e progettato per i tubi di collegamento GN 990 o DIN 2391, DIN 2395 e DIN 2462.

I morsetti di collegamento flangiati GN 145 possono essere montati anche su sistemi di profilati.

La vite a testa cilindrica in z riduce la sezione del foro di fissaggio.

Per un fissaggio senza attrezzi, la vite a testa cilindrica può essere sostituita da un kit di serraggio GN 911 elencato in tabella come accessorio.

Specifiche

Morsetto di collegamento
Alluminio

  • Rivestimento con polveri
    RAL 9005SWSW
  • BLBL

Vite a testa cilindrica ISO 4762
Acciaio INOX


Dado esagonali DIN 985
Acciaio INOX
Autobloccanti con anello in poliammide


RoHS

Accessorio

Kit di serraggio GN 911

Disegno tecnico

3D
Nascondi disegno tecnico
GN 145 Morsetti di collegamento flangiati, alluminio, con 2 fori di montaggio disegno

Opzioni articolo / Tabella

N° identificativo

2Con vite a testa cilindrica in acciaio INOX ISO 4762
Mostra / Nascondi colonne
d1d2k
Lunghezza di
bloccaggio
l1l2mtxy1y2z
Posizione
vite
Accessorio
raccom. kit di serraggio
GN 911 per z

l3
B 105.5254025187355038M6-2063
B 125.5254025187355038M6-2045 | 63
B 145.5254025187355038M6-2045 | 63
B 155.5254025187355038M6-2045 | 63
B 165.5254025187355038M6-2045 | 63
B 185.5254025187355038M6-2045 | 63

Selezione e configurazione articolo

Apri configuratore 3D
Specifiche

Foro alesato d1
N° identificativo

Finitura
BL
SW

Parte selezionata (Come ordinare)

Totale (netto)
25,10 CHF
più IVA 2,03 CHF
lordo 27,13 CHF
In magazzino
Peso: 0,067 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF

Dati CAD

Altri formati di dati

Accesso rapido

Per richiedere i dati CAD è sufficiente inserire l'indirizzo e-mail. Preferiremmo comunque la registrazione completa.

Inserisci il codice presente nella figura.

Salva tra i preferiti

Inserisci il codice presente nella figura.

Hai trovato il prodotto?

Il nostro team di assistenza è disponibile dal lunedì al venerdì dalle 7.00 alle 17.30: +49 7723 6507 - 0

Elementi personalizzati

GN 145-B10-2-SWGN 145-B10-2-BLGN 145-B12-2-SWGN 145-B12-2-BLGN 145-B14-2-SWGN 145-B14-2-BLGN 145-B15-2-SWGN 145-B15-2-BLGN 145-B16-2-SWGN 145-B16-2-BLGN 145-B18-2-SWGN 145-B18-2-BL
