GN 822 Mini pistoncini di posizionamento a molla con e senza posizione di arresto

Foto

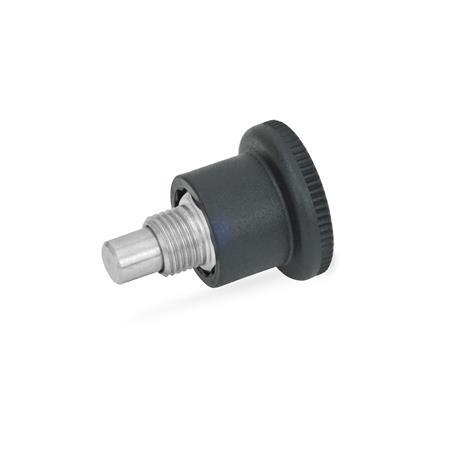

GN 822 Mini pistoncini di posizionamento a molla, meccanismo di posizionamento nascosto Materiale: NI - Acciaio inox
Tipo: B - Senza posizione di arresto
Materiale: NI - Acciaio inox
Tipo: B - Senza posizione di arresto
GN 822 Mini pistoncini di posizionamento a molla, meccanismo di posizionamento nascosto Materiale: NI - Acciaio inox
Tipo: B - Senza posizione di arresto GN 822 Mini pistoncini di posizionamento a molla, meccanismo di posizionamento nascosto Materiale: NI - Acciaio inox
Tipo: C - Con posizione di arresto GN 822 Mini pistoncini di posizionamento a molla, meccanismo di posizionamento nascosto Materiale: ST - Acciaio
Tipo: B - Senza posizione di arresto GN 822 Mini pistoncini di posizionamento a molla, meccanismo di posizionamento nascosto Materiale: ST - Acciaio
Tipo: C - Con posizione di arresto
Acciaio-INOX

Famiglia di prodotti acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o per l'uso all'aperto

  • resistenti alla corrosione
  • adattamento preciso
  • rispettose dell'ambiente
Mostra tutti i prodotti in acciaio INOX

Descrizione del prodotto

Informazioni

I mini pistoncini di posizionamento a molla GN 822 sono caratterizzati dalle dimensioni ridotte. Sono stati progettati per l'installazione in strutture in lamiera a parete sottile.

Nel tipo C, la manopola può essere ruotata di 30° dopo aver retratto il pistoncino, trattenendolo in posizione retratta per mezzo di un dispositivo di blocco del posizionamento.

Specifiche

AcciaioST
Zincato, passivato blu


Acciaio inoxNI AISI 303


Perno del puntale
Acciaio INOX AISI 303


Molla di compressione
Acciaio INOX AISI 301


Manopola
Plastica (poliammide PA)

  • Colore nero, finitura matt
  • Non rimovibile

RoHS

Disegno tecnico

3D
Nascondi disegno tecnico
GN 822 Mini pistoncini di posizionamento a molla, meccanismo di posizionamento nascosto disegno

Opzioni articolo / Tabella

Tipo

BSenza posizione di arresto
CCon posizione di arresto
Mostra / Nascondi colonne
d1
Perno 0/-0.06
Foro alesato +0.05/+0.1
d2d3d4l1l2
min.
l3l4
min.
A/FCarico molla in N ≈
Iniziale

finale
4M 8 x 0,75211526.5553.5104.512
5M 8 x 0,75211526.5553.5104.512
6M 10 x 1251834774.512518
7M 10 x 1251834774.512518

Selezione e configurazione articolo

Apri configuratore 3D
Specifiche

Diametro vite d1
Tipo


Materiale


Parte selezionata (Come ordinare)

Totale (netto)
8,25 CHF
più IVA 0,67 CHF
lordo 8,92 CHF
In magazzino
Peso: 0,013 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
