GN 75.6 Manopole a fungo Acciaio INOX, Hygienic Design

Foto

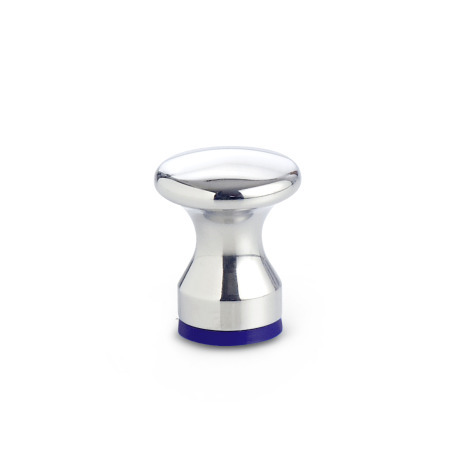

GN 75.6 Manopole a fungo, manopole in acciaio INOX, Hygienic Design Tipo: D - con filettatura interna
Finitura: PL - Finitura lucida (Ra < 0,8 µm)
Materiale (anello di tenuta): H - H-NBR
Tipo: D - con filettatura interna
Finitura: PL - Finitura lucida (Ra < 0,8 µm)
Materiale (anello di tenuta): H - H-NBR
GN 75.6 Manopole a fungo, manopole in acciaio INOX, Hygienic Design Tipo: D - con filettatura interna
Finitura: PL - Finitura lucida (Ra < 0,8 µm)
Materiale (anello di tenuta): H - H-NBR GN 75.6 Manopole a fungo, manopole in acciaio INOX, Hygienic Design GN 75.6 Manopole a fungo, manopole in acciaio INOX, Hygienic Design Tipo: D - con filettatura interna
Finitura: MT - finitura matte (Ra < 0,8 µm)
Materiale (anello di tenuta): E - EPDM GN 75.6 Manopole a fungo, manopole in acciaio INOX, Hygienic Design Tipo: D - con filettatura interna
Finitura: MT - finitura matte (Ra < 0,8 µm)
Materiale (anello di tenuta): H - H-NBR GN 75.6 Manopole a fungo, manopole in acciaio INOX, Hygienic Design Tipo: D - con filettatura interna
Finitura: PL - Finitura lucida (Ra < 0,8 µm)
Materiale (anello di tenuta): E - EPDM GN 75.6 Manopole a fungo, manopole in acciaio INOX, Hygienic Design Tipo: E - Con perno filettato
Finitura: MT - finitura matte (Ra < 0,8 µm)
Materiale (anello di tenuta): E - EPDM GN 75.6 Manopole a fungo, manopole in acciaio INOX, Hygienic Design Tipo: E - Con perno filettato
Finitura: MT - finitura matte (Ra < 0,8 µm)
Materiale (anello di tenuta): H - H-NBR GN 75.6 Manopole a fungo, manopole in acciaio INOX, Hygienic Design Tipo: E - Con perno filettato
Finitura: PL - Finitura lucida (Ra < 0,8 µm)
Materiale (anello di tenuta): E - EPDM GN 75.6 Manopole a fungo, manopole in acciaio INOX, Hygienic Design Tipo: E - Con perno filettato
Finitura: PL - Finitura lucida (Ra < 0,8 µm)
Materiale (anello di tenuta): H - H-NBR
Acciaio-INOX

Famiglia di prodotti acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o per l'uso all'aperto

  • resistenti alla corrosione
  • adattamento preciso
  • rispettose dell'ambiente
Mostra tutti i prodotti in acciaio INOX
Hygienic-Design

Famiglia di prodotti Hygienic Design

Le parti standard della famiglia ""Hygienic Design"" sono contrassegnate dall'icona HD. Combinano un'elevata qualità superficiale, l'assenza di spazi morti, superfici esterne senza cavità e aree di avvitamento sigillate. Un concetto di tenuta basato su calcoli FEM garantisce una pressione di contatto affidabile dopo l'installazione.

  • adatte all'uso in aree sensibili dal punto di vista igienico
  • pulizia rapida e semplice
  • assenza di spazi morti grazie alle guarnizioni funzionali
  • certificate secondo le linee guida EHEDG
Mostra tutti i prodotti Hygienic Design
FDA

A norma FDA

Descrizione del prodotto

Informazioni

Le manopole a fungo GN 75.6 sono destinate agli ambienti igienici. La superficie di montaggio a tenuta consente di evitare gli spazi morti; la geometria ermetica, in combinazione con la finitura di alta qualità, impedisce l'accumulo di sporco e facilita la pulizia.

Hanno un design compatto e intramontabile.

Specifiche

Manopola
Acciaio inox AISI 316L

  • finitura matte (Ra < 0,8 µm)MT
  • Finitura lucida (Ra < 0,8 µm)PL

Anello di tenuta

  • H-NBRH
    Temperatura di esercizio -25 °C a +150 °C
  • EPDME
    Temperatura di esercizio -40 °C a +120 °C
  • Materiale conforme alla FDA
  • Blu
  • Durezza 85±5 Shore A

RoHS

Accessorio

Anelli di tenuta GN 7600

Su richiesta

  • con anello di tenuta in FKM (elastomero fluorurato) F

Disegno tecnico

3D
Nascondi disegno tecnico
GN 75.6 Manopole a fungo, manopole in acciaio INOX, Hygienic Design disegno

Opzioni articolo / Tabella

Tipo

Dcon filettatura interna
ECon perno filettato
Mostra / Nascondi colonne
d1d2
Tipo D
d3
Tipo E
d4d5hLunghezza lt
min.
20M 5M 51414.824107
25M 6M 61616.829129
32M 8M 81818.8371412

Selezione e configurazione articolo

Apri configuratore 3D
Diametro impugnatura d1
Filettatura interna d2
Perno filettato d3
Tipo


Finitura
Materiale (anello di tenuta)


Parte selezionata (Come ordinare)

Totale (netto)
21,30 CHF
più IVA 1,73 CHF
lordo 23,03 CHF
Disponibile entro 2-5 giorni
Peso: 0,025 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF

Dati CAD

Altri formati di dati

Accesso rapido

Per richiedere i dati CAD è sufficiente inserire l'indirizzo e-mail. Preferiremmo comunque la registrazione completa.

Inserisci il codice presente nella figura.

Salva tra i preferiti

Inserisci il codice presente nella figura.

Hai trovato il prodotto?

Il nostro team di assistenza è disponibile dal lunedì al venerdì dalle 7.00 alle 17.30: +49 7723 6507 - 0

Elementi personalizzati

GN 75.6-20-M5-D-MT-HGN 75.6-20-M5-D-PL-HGN 75.6-20-M5-D-MT-EGN 75.6-20-M5-D-PL-EGN 75.6-20-M5-E-MT-HGN 75.6-20-M5-E-PL-HGN 75.6-20-M5-E-MT-EGN 75.6-20-M5-E-PL-EGN 75.6-25-M6-D-MT-HGN 75.6-25-M6-D-PL-HGN 75.6-25-M6-D-MT-EGN 75.6-25-M6-D-PL-EGN 75.6-25-M6-E-MT-HGN 75.6-25-M6-E-PL-HGN 75.6-25-M6-E-MT-EGN 75.6-25-M6-E-PL-EGN 75.6-32-M8-D-MT-HGN 75.6-32-M8-D-PL-HGN 75.6-32-M8-D-MT-EGN 75.6-32-M8-D-PL-EGN 75.6-32-M8-E-MT-HGN 75.6-32-M8-E-PL-HGN 75.6-32-M8-E-MT-EGN 75.6-32-M8-E-PL-E
