Piedini di livellamento GN 43

d₁	d₂	l₁ Versione S / SK	Versione T / TK e U / UK	l₂ Versione V / VK	l₃ Versione W	l₇ Versione X	d₃	h₁	h₆	l₈	m	r	s

50	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	25	13	2.5	4	60	45	15	2
50	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	28	13	2.5	4	60	45	15	2
50	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	32	13	2.5	4	60	45	15	2
50	M 16	-	-	-	-	75	100	125	150	200	250	-	-	-	-	-	-	-	-	37	13	2.5	4	60	45	15	2
60	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	25	13	2.5	4.5	65	50	15	2
60	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	28	13	2.5	4.5	65	50	15	2
60	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	32	13	2.5	4.5	65	50	15	2
60	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	110	135	160	185	37	13	2.5	4.5	65	50	15	2
80	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	26	13	3	5	85	70	15	2
80	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	29	13	3	5	85	70	15	2
80	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	32	13	3	5	85	70	15	2
80	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	110	135	160	185	38	13	3	5	85	70	15	2
80	M 20	-	-	-	-	75	100	125	150	200	250	100	125	150	200	134	159	184	234	45	13	3	5	85	70	15	2
80	M 24	-	-	-	-	100	125	150	200	300	-	100	150	200	-	159	209	259	-	-	13	3	5	85	70	15	2

d₁	d₂	d₅	h₃	h₄	h₅	l₄	l₅	l₆	sw₁	sw₂	sw₃	sw₄	sw₅	sw₆	A/F6	t

50	M 8	-	11	-	-	-	-	-	17	-	-	-	-	-	14	8
50	M 10	-	11	-	-	-	-	-	17	-	-	-	-	-	14	10
50	M 12	-	11	-	-	-	-	-	17	-	-	-	-	-	17	12
50	M 16	-	-	17	14	-	-	-	-	12	8	-	-	-	22	16
60	M 8	-	11	-	-	-	-	-	17	-	-	-	-	-	14	8
60	M 10	-	11	-	-	-	-	-	17	-	-	-	-	-	14	10
60	M 12	-	11	-	-	-	-	-	17	-	-	-	-	-	17	12
60	M 16	24	-	17	14	45	45	29	-	12	8	10	12	20	22	16
80	M 8	-	12	-	-	-	-	-	17	-	-	-	-	-	14	8
80	M 10	-	12	-	-	-	-	-	17	-	-	-	-	-	14	10
80	M 12	-	12	-	-	-	-	-	17	-	-	-	-	-	17	12
80	M 16	24	-	18	15	45	45	29	-	12	8	10	12	20	22	16
80	M 20	30	-	18	15	56	56	37	-	15	10	13	16	24	27	20
80	M 24	35	-	21	18	67	67	42	-	19	12	17	20	30	-	-

d₁	d₂	Carico statico in kN Versione S / SK	Versione T / TK / U / UK	Versione V / VK	Versione W	Versione X

50	M 8	8	-	-	-	8
50	M 10	14	-	-	-	14
50	M 12	14	-	-	-	14
50	M 16	-	14	-	-	14
60	M 8	8	-	-	-	8
60	M 10	14	-	-	-	14
60	M 12	16	-	-	-	16
60	M 16	-	16	16	16	16
80	M 8	8	-	-	-	8
80	M 10	14	-	-	-	14
80	M 12	20	-	-	-	20
80	M 16	-	20	20	20	20
80	M 20	-	20	20	20	20
80	M 24	-	22	22	22	-

Parte selezionata (Come ordinare)

Numero parte

Totale (netto)

8,55 CHF

più IVA 0,69 CHF
lordo 9,24 CHF

Disponibile entro 2-5 giorni

Peso: 0,085 kg

Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06

RoHS: Sì

Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").

Segnaliamo i nostri sconti per quantità.

Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF

Quantità

Dati CAD

Altri formati di dati

Salva tra i preferiti

D0	Senza disco antiscivolo
D1	Con disco antiscivolo, con aggancio a clip, colore nero
D3	Con disco antiscivolo, vulcanizzata, colore nero

S	Senza dado, esagono esterno in basso
SK	Con dado, esagono esterno in basso
T	Senza dado, sede per chiave in basso
TK	Con dado, sede per chiave in basso
U	Senza dado, esagono interno in alto e sede per chiave in basso
UK	Con dado, esagono interno in alto e sede per chiave in basso
V	Senza dado, esagono esterno in alto e sede per chiave in basso
VK	Con dado, esagono esterno in alto e sede per chiave in basso
W	Con bussola regolabile, filettatura coperta e sede per chiave in basso
X	Esagono esterno con filettatura interna

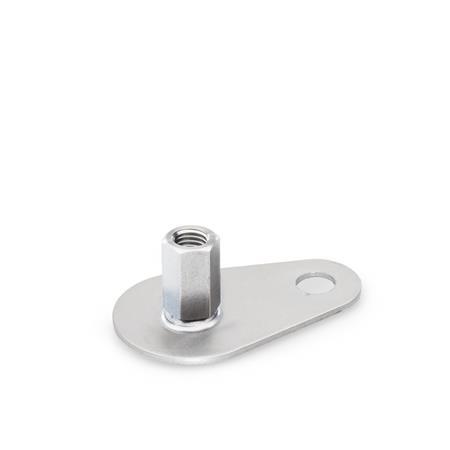

GN 43 Piedini di livellamento Acciaio INOX AISI 304, con aletta di fissaggio, a forma di goccia

Foto

Famiglia di prodotti acciaio INOX

Descrizione del prodotto

Informazioni

Specifiche

Disegno tecnico

Opzioni articolo / Tabella

Tipo (base)

Versione (vite)

Selezione e configurazione articolo
