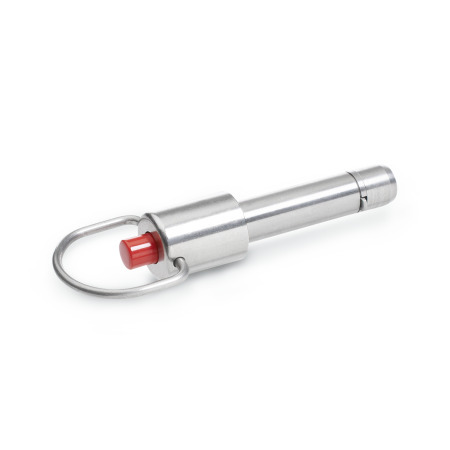

Perni autobloccanti GN 214.3

d₁	l₁ +0.4 Misura minima	a	b	d₂	d₃	d₄	d₅	l₂	l₃

6	10	12	16	20	25	30	35	40	45	50	60	70	80	-	-	2.3	0.5	7.3 +0.5	5.9	12	23	7	38
8	10	16	20	25	30	35	40	45	50	60	70	80	90	100	-	2.8	0.6	9.8 +0.5	7.9	12	23	8.4	38
10	15	20	25	30	35	40	45	50	60	70	80	90	100	110	120	3.3	1	11.7 +1	9.9	16	28	9.8	42
12	20	25	30	35	40	45	50	60	70	80	90	100	110	120	-	3.8	1	13.7 +1	11.9	16	28	11.3	42
16	30	35	40	45	50	60	70	80	90	100	110	120	130	140	150	4.8	1.2	18.7 +1	15.9	20	32	14.2	46.5

Capacità di carico dei perni autobloccanti a sfere

Schizzo capacità di carico perni autobloccanti

Avvertenza
Le capacità di carico indicate nella tabella per la resistenza al taglio su due lati (resistenza a rottura) sono state calcolate o definite in via teorica in conformità alla norma DIN 50141.

Allo stesso tempo, la sezione trasversale S del perno a rischio, come mostrato nello schizzo a fianco, è stata considerata in due piani di taglio prima della rottura.

I valori sono stati ottenuti per mezzo di una serie di test in cui un numero limitato di piedini di livellamento è stato sottoposto a un carico statico verticale per un tempo limitato. In generale non rappresentano una garanzia per le condizioni d’uso.

L'utilizzatore è tenuto a stabilire se il prodotto è idoneo allo scopo previsto. I fattori ambientali possono influenzare i valori specificati.

Nella progettazione è necessario considerare un fattore di sicurezza adeguato.

Capacità di carico F in kN ≈ resistenza al taglio su due lati secondo DIN 50141 (resistenza a rottura)

Mostra / Nascondi colonne

d₁	GN 214.3

6	17
8	35
10	47
12	75
16	138

Parte selezionata (Come ordinare)

Numero parte

Totale (netto)

21,05 CHF

più IVA 1,71 CHF
lordo 22,76 CHF

Disponibile entro 2-5 giorni

Peso: 0,018 kg

Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06

RoHS: Sì

Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").

Segnaliamo i nostri sconti per quantità.

Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF

Quantità
