GN 111.3 Anelli Acciaio INOX

Foto

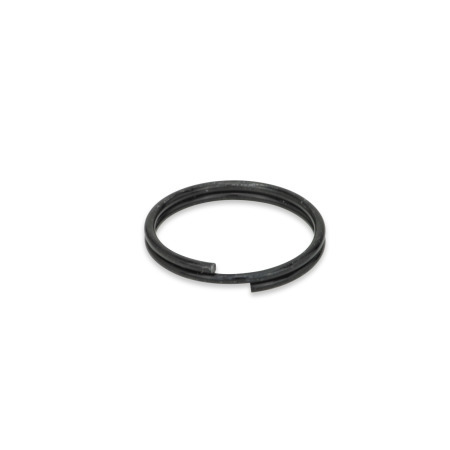

GN 111.3 Anelli, acciaio INOX Finitura: SW - Passivato nero
Finitura: SW - Passivato nero
GN 111.3 Anelli, acciaio INOX Finitura: SW - Passivato nero GN 111.3 Anelli, acciaio INOX Finitura: BL - liscia
Acciaio-INOX

Famiglia di prodotti acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o per l'uso all'aperto

  • resistenti alla corrosione
  • adattamento preciso
  • rispettose dell'ambiente
Mostra tutti i prodotti in acciaio INOX

Descrizione del prodotto

Informazioni

Gli anelli GN 111.3 sono adatti come elementi di collegamento universali per funi di traino, catenelle a sfere, cinghie di ritegno ecc. quando sono possibili carichi leggeri. La versione in colore nero è poco vistosa e consente l'impiego anche in situazioni in cui i riflessi sulla superficie devono essere ridotti al minimo.

I perni autobloccanti e i perni autobloccanti a sfere elencati nella tabella sono dotati di fori di posizionamento in cui vengono infilati gli anelli. Gli anelli possono inoltre essere utilizzati per integrare i cavetti di ritegno e le catenelle a sfere. Questo consente di proteggere contemporaneamente diversi elementi da qualsiasi perdita.

I dati sulla capacità di carico sono valori indicativi con esclusione di qualsiasi responsabilità.

Ideali per perni autobloccanti a sfere e perni autobloccanti con bloccaggio assiale:

 - GN 113.11, GN 113.12 per perni Ø 5, Ø 6
   - GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 113.9, GN 113.10, GN 214.2,  GN 214.3, GN 214.6 per perni Ø 5, Ø 6, Ø 8
   - GN 113.5, GN 113.6, GN 114.2, GN 114.3, GN 114.6, GN 124.1, GN 124.2 per tutti i perni
  • GN 113.11, GN 113.12, GN 314 per perni Ø 8, Ø 10, Ø 12

    • GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 113.9, GN 113.10, GN 214.2, GN 214.3, GN 214.6 per perni Ø 10, Ø 12, Ø 16, Ø 20, Ø 25
  • GN 113.11, GN 113.12, GN 314 per perni Ø 16, Ø 20, Ø 25

Specifiche

Acciaio inox AISI 301

  • lisciaBL
    Barilato
  • Zincato
    Passivato neroSWSW

RoHS

Disegno tecnico

3D
Nascondi disegno tecnico
GN 111.3 Anelli, acciaio INOX disegno

Opzioni articolo / Tabella

Mostra / Nascondi colonne
d1d2Carico statico in N
14 *150
18 **1.390
24 ***1.5100
301.8120

Selezione e configurazione articolo

Apri configuratore 3D
Diametro anello d1
Finitura
SW

Parte selezionata (Come ordinare)

Totale (netto)
0,35 CHF
più IVA 0,03 CHF
lordo 0,38 CHF
In magazzino
Peso: 0,001 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
