GN 242.9 Connettori per tubi Plastica

Foto

GN 242.9 Connettori per tubi, plastica Colore: VDB - blu, RAL 5005, finitura matt
Original design
code: TCC-SL / TCC-SL-VD
Colore: VDB - blu, RAL 5005, finitura matt

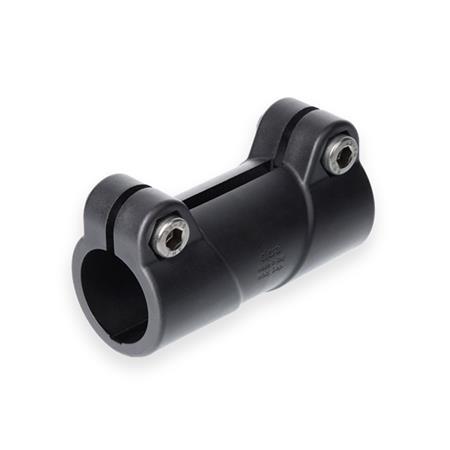

GN 242.9 Connettori per tubi, plastica Colore: VDB - blu, RAL 5005, finitura matt GN 242.9 Connettori per tubi, plastica Colore: GR - grigio, RAL 7040, finitura matt GN 242.9 Connettori per tubi, plastica Colore: SW - nero, RAL 9005, finitura matt
VD
FDA

A norma FDA

GDA

Descrizione del prodotto

Informazioni

I connettori per tubi GN 242.9 hanno due fori di fissaggio. Accolgono i comuni tubi di collegamento con un contatto superficiale completo sull'intera sezione del foro.

Le viti a testa cilindrica in z riducono la sezione del foro di fissaggio. Le boccole di adattamento GN 290 possono essere utilizzate per ridurre il diametro delle sezioni dei fori.

Per un fissaggio senza attrezzi, le viti a testa cilindrica possono essere sostituite dai kit di serraggio GN 911.9 elencati in tabella come accessori.

La plastica utilizzata nella versione VDB è costituita da granulato di plastica blu, rilevabile visivamente e a norma FDA CFR.21 e EU 10/2011.

Specifiche

  • Plastica
    Tecnopolimero (poliammide PA)
    • Rinforzo in fibra di vetro
    • Resistente a temperature fino a 100 °C
    • nero, RAL 9005, finitura mattSWSW
    • grigio, RAL 7040, finitura mattGRGR
    • blu, RAL 5005, finitura mattVDBVDB
      Granulato di plastica a norma FDA
      Rilevabile visivamente

  • Viti a testa cilindrica DIN 912
    Acciaio INOX AISI 304

  • Dadi esagonali DIN 985
    • Acciaio INOX AISI 304
    • Autobloccanti con anello in poliammide

RoHS

Accessorio

Boccole di adattamento GN 290
Kit di serraggio GN 911.9

Disegno tecnico

3D
Nascondi disegno tecnico
GN 242.9 Connettori per tubi, plastica disegno

Opzioni articolo / Tabella

N° identificativo

2Con 2 viti a testa cilindrica in acciaio INOX ISO 4762
Mostra / Nascondi colonne
d
Foro alesato
l1l2l3z
Posizioniviti
B 1864.535.529M6-18
B 3094.553.542M8-25

Selezione e configurazione articolo

Apri configuratore 3D
Foro alesato d
N° identificativo

Colore
GR
SW
VDB

Parte selezionata (Come ordinare)

Totale (netto)
5,45 CHF
più IVA 0,44 CHF
lordo 5,89 CHF
Disponibile entro 2-5 giorni
ELESA Code: 600131-C9
Descrizione: TCC-SL-18-18-C9
Peso: 0,036 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
