GN 146.9 Morsetti di collegamento flangiati Plastica

Foto

GN 146.9 Morsetti di collegamento flangiati, plastica Colore: VDB - blu, RAL 5005, finitura matt
Original design
code: TCC-TB / TCC-TB-VD
Colore: VDB - blu, RAL 5005, finitura matt
GN 146.9 Morsetti di collegamento flangiati, plastica Colore: VDB - blu, RAL 5005, finitura matt GN 146.9 Morsetti di collegamento flangiati, plastica Colore: GR - grigio, RAL 7040, finitura matt GN 146.9 Morsetti di collegamento flangiati, plastica Colore: SW - nero, RAL 9005, finitura matt
VD
FDA

A norma FDA

GDA

Descrizione del prodotto

Informazioni

L'asse del foro di fissaggio dei morsetti di collegamento flangiati GN 146.9 si trova su un piano parallelo alla superficie della flangia. Accoglie i comuni tubi di collegamento con un contatto superficiale completo sull'intera sezione del foro.

La vite a testa cilindrica in z riduce la sezione del foro di fissaggio. Le boccole di adattamento GN 290 possono essere utilizzate per ridurre le sezioni dei fori a un diametro inferiore.

Per un fissaggio senza attrezzi, la vite a testa cilindrica può essere sostituita da uno dei kit di serraggio GN 911.9 elencati in tabella come accessori.

La plastica utilizzata nella versione VDB è costituita da granulato di plastica blu, rilevabile visivamente e a norma FDA CFR.21 e EU 10/2011.

Specifiche

  • Plastica
    Tecnopolimero (poliammide PA)
    • Rinforzato con fibra di vetro
    • Resistente a temperature fino a 100 °C

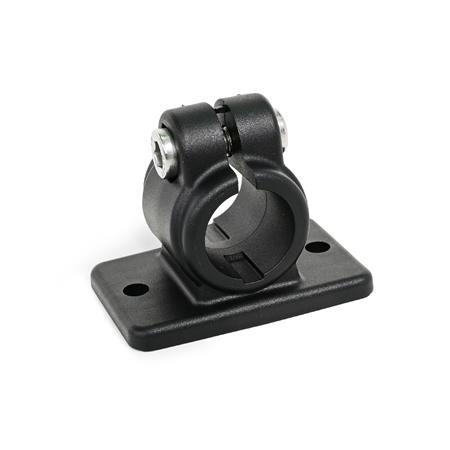

    • nero, RAL 9005, finitura mattSWSW
    • grigio, RAL 7040, finitura mattGRGR
    • blu, RAL 5005, finitura mattVDBVDB
      FDA-määräysten mukainen muovigranulaatti
      visuaalisesti havaittava

  • Vite a testa cilindrica DIN 912
    Acciaio INOX AISI 304

  • Dado esagonale DIN 985
    • Acciaio INOX AISI 304
    • Autobloccante con anello in poliammide

RoHS

Disegno tecnico

3D
Nascondi disegno tecnico
GN 146.9 Morsetti di collegamento flangiati, plastica disegno

Opzioni articolo / Tabella

N° identificativo

2Con vite a testa cilindrica in acciaio INOX ISO 4762
Mostra / Nascondi colonne
d1
Foro alesato
k
Lunghezza di bloccaggio
d2l1l2mtxy1y2z
Posizione vite
Accessorio
Raccom. kit di serraggio
GN 911.9 per z

l3
B 18295.2412918534.55240M6-1844 | 63
B 30456.561.54430849.58060M8-2563 | 78

Selezione e configurazione articolo

Apri configuratore 3D
Foro alesato d1
Lunghezza di bloccaggio k
N° identificativo

Colore
GR
SW
VDB

Parte selezionata (Come ordinare)

Totale (netto)
4,75 CHF
più IVA 0,38 CHF
lordo 5,13 CHF
Disponibile entro 2-5 giorni
ELESA Code: 600141-C9
Descrizione: TCC-TB-18-C9
Peso: 0,025 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF

Dati CAD

Altri formati di dati

Accesso rapido

Per richiedere i dati CAD è sufficiente inserire l'indirizzo e-mail. Preferiremmo comunque la registrazione completa.

Inserisci il codice presente nella figura.

Salva tra i preferiti

Inserisci il codice presente nella figura.

Hai trovato il prodotto?

Il nostro team di assistenza è disponibile dal lunedì al venerdì dalle 7.00 alle 17.30: +49 7723 6507 - 0

Elementi personalizzati

GN 146.9-B18-29-2-SWGN 146.9-B18-29-2-GRGN 146.9-B18-29-2-VDBGN 146.9-B30-45-2-SWGN 146.9-B30-45-2-GRGN 146.9-B30-45-2-VDB
