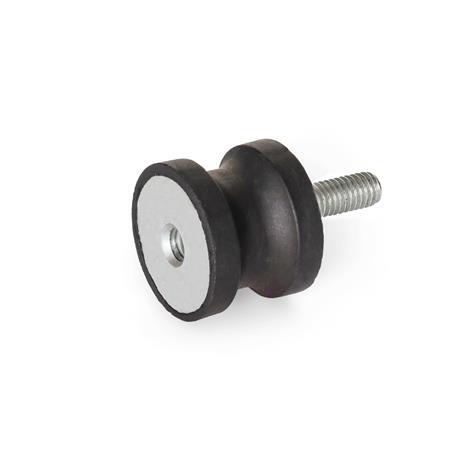

Antivibranti in gomma GN 456

Tipo: ES - Con filettatura interna / perno filettato

Famiglia di prodotti acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o per l'uso all'aperto

resistenti alla corrosione
adattamento preciso
rispettose dell'ambiente

Mostra tutti i prodotti in acciaio INOX

Scheda Tecnica GN 456 Stampa questa pagina Caratteristiche di resilienza GN 356 / GN 456 Caratteristiche dell’acciaio INOX

Descrizione del prodotto

Gli antivibranti in gomma GN 456 garantiscono il supporto elastico per apparecchiature come compressori e pompe.

La forma rastremata assorbe meglio le forze laterali rispetto agli antivibranti in gomma di forma cilindrica. Inoltre, sotto carichi di pressione la gomma non si gonfia oltre la sezione trasversale d₁.

Specifiche

Gomma naturale (NR)

Colore nero
Vulcanizzata sulle piastre di copertura
Resistente a temperature fino a 80 °C
Durezza Shore A ±5
Morbido40*
Medio55
Duro70*

Piastre di copertura, boccole filettate, perni filettati
Acciaio inox AISI 304

RoHS

Su richiesta

Gomma colore grigio

d₁	h Tipo EE	Tipo ES / SS	d₂	d₃	Lunghezza l	t

10	-	10	8	M 4	10	4
15	15	15	12	M 4	10	4
20	15	15	14	M 6	18	6
20	20	20	16	M 6	18	6
25	20	20	20	M 6	18	6
30	20	20	22	M 8	20	8
40	25	25	30	M 8	23	8
40	30	30	33	M 8	23	8
50	30	30	42	M 10	28	8
75	40	40	60	M 12	37	11

d₁

h
Tipo EE

Tipo ES / SS

d₂

d₃

Lunghezza l

M 4

M 6

M 8

M 10

M 12

GN 456 Antivibranti in gomma Sagomati, acciaio INOX

Famiglia di prodotti acciaio INOX

Descrizione del prodotto

Specifiche

Su richiesta

Opzioni articolo / Tabella

Tipo

Selezione e configurazione articolo

Parte selezionata (Come ordinare)

Dati CAD

Dati CAD

Login

Accesso rapido

Hai trovato il prodotto?

Anche questo potrebbe interessarti...

EE	Con 2 filettature interne
ES	Con filettatura interna / perno filettato
SS	Con 2 perni filettati
