GN 360 Bussole di livellamento in acciaio INOX

Foto

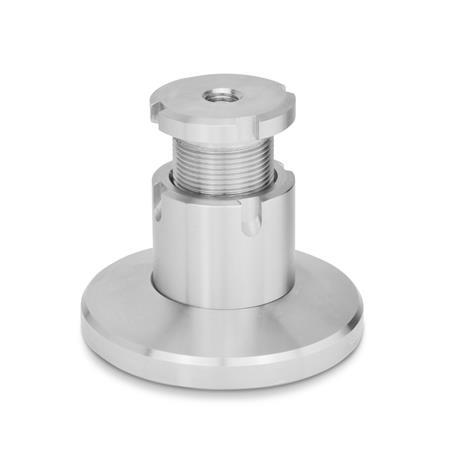

GN 360 Bussole di livellamento in acciaio INOX Materiale: NI - Acciaio inox
Tipo: A - Senza controdado
Diametro piedino d<sub>1</sub>: 79
Materiale: NI - Acciaio inox
Tipo: A - Senza controdado
Diametro piedino d1: 79
GN 360 Bussole di livellamento in acciaio INOX Materiale: NI - Acciaio inox
Tipo: A - Senza controdado
Diametro piedino d<sub>1</sub>: 79 GN 360 Bussole di livellamento in acciaio INOX Materiale: NI - Acciaio inox
Tipo: A - Senza controdado
Diametro piedino d<sub>1</sub>: 40 GN 360 Bussole di livellamento in acciaio INOX Materiale: NI - Acciaio inox
Tipo: B - Con controdado
Diametro piedino d<sub>1</sub>: 40 GN 360 Bussole di livellamento in acciaio INOX Materiale: NI - Acciaio inox
Tipo: B - Con controdado
Diametro piedino d<sub>1</sub>: 79
Acciaio-INOX

Famiglia di prodotti acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o per l'uso all'aperto

  • resistenti alla corrosione
  • adattamento preciso
  • rispettose dell'ambiente
Mostra tutti i prodotti in acciaio INOX

Descrizione del prodotto

Informazioni

Le bussole di livellamento in acciaio INOX GN 360 sono utilizzate per il livellamento e la compensazione di pendenze nell'installazione di macchine e impianti.

La filettatura d2 può essere utilizzata anche come foro passante per il fissaggio dal basso. La filettatura a passo fine d3 consente la regolazione di precisione e l'adattamento utilizzando una chiave a gancio DIN 1810. Un anello di sicurezza limita la corsa massima di regolazione.

Specifiche

Acciaio inoxNI AISI 304


RoHS

Disegno tecnico

3D
Nascondi disegno tecnico
GN 360 Bussole di livellamento in acciaio INOX disegno

Opzioni articolo / Tabella

Tipo

ASenza controdado
BCon controdado
Mostra / Nascondi colonne
d1
Piastra di supporto
d1 = d4


d1 > d4
d2h1 max.d3d4h2 min.h3 Intervallo regolabileh4 min.h5 Intervallo regolabileCarico statico
F in kN
Codice
Chiave a gancio
4079M 1069M 28 x 1,5405316591070DIN 1810-A40-42
4079M 1086M 28 x 1,5406224681870DIN 1810-A40-42
5299M 1280M 36 x 1,5526119691185DIN 1810-A52-55
5299M 12103M 36 x 1,5527330802385DIN 1810-A52-55
65119M 16112M 45 x 1,56582309022155DIN 1810-A65-70
65119M 16148M 45 x 1,5651004810840155DIN 1810-A65-70

Selezione e configurazione articolo

Apri configuratore 3D
Specifiche

Diametro piedino d1
Diametro piedino d1
Filettatura d2
h1
Tipo


Materiale

Parte selezionata (Come ordinare)

Totale (netto)
158,40 CHF
più IVA 12,83 CHF
lordo 171,23 CHF
Richiedi i tempi di consegna
Peso: 0,730 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
