GN 615.8 Pressori a molla Sfera con cuscinetto a frizione, con intaglio

Foto

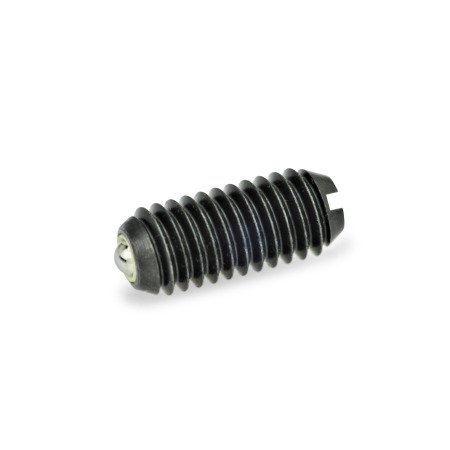

GN 615.8 Pressori a molla, sfera con cuscinetto a frizione, con intaglio, acciaio Tipo: K - Acciaio, carico della molla standard
Tipo: K - Acciaio, carico della molla standard
GN 615.8 Pressori a molla, sfera con cuscinetto a frizione, con intaglio, acciaio Tipo: K - Acciaio, carico della molla standard GN 615.8 Pressori a molla, sfera con cuscinetto a frizione, con intaglio, acciaio Tipo: KS - Acciaio, carico della molla elevato
Scheda Tecnica GN 615.8 Stampa questa pagina Caratteristiche dell’acciaio INOX

Descrizione del prodotto

Informazioni

I pressori a molla GN 615.8 vengono utilizzati per il bloccaggio e per funzioni di compressione e sblocco.

La sfera è mobile in un guscio di plastica che le consente di rotolare, ottimizzando in generale le caratteristiche di bloccaggio. In particolare, questo riduce l'usura del pezzo di riscontro.

Un'altra caratteristica di questi pressori consiste nel fatto che il cuscinetto in plastica funge da isolante elettrico.

Specifiche

Corpo di contenimento
Acciaio
Brunito

Sfera
Acciaio
Temprato

Molla di compressione
Acciaio INOX AISI 631

Cuscinetto a frizione

  • Plastica
  • Resistente a temperature fino a 90 °C

Identificazione del tipo KS:
Corpo di contenimento con 2 marcature longitudinali

RoHS

Disegno tecnico

3D
GN 615.8 Pressori a molla, sfera con cuscinetto a frizione, con intaglio, acciaio disegno
Nascondi disegno tecnico
GN 615.8 Pressori a molla, sfera con cuscinetto a frizione, con intaglio, acciaio disegno

Opzioni articolo / Tabella

Tipo

KAcciaio, carico della molla standard
KSAcciaio, carico della molla elevato
Mostra / Nascondi colonne
d1d2Lunghezza lw
compressione		Carico molla in N ≈
standard (tipo K)
iniziale

finale		Carico molla in N ≈
alto (tipo KS)
iniziale

finale
M 52120.54.86.81014
M 62.5140.76.3101116
M 83.5160.9516242340
M 104.5191.418.831.72854.3
M 126.5222.3264939.577.3
M 168.5243.138685088.7

Selezione e configurazione articolo

Apri configuratore 3D
Specifiche

Filettatura d1
Tipo


Parte selezionata (Come ordinare)

Totale (netto)
6,35 CHF
più IVA 0,51 CHF
lordo 6,86 CHF
In magazzino
Peso: 0,001 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
