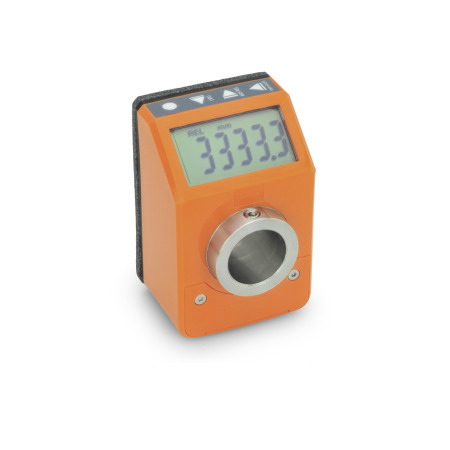

Indicatori di posizione GN 9053 (DD52R-E)

Istruzioni di installazione

Prima di installare l'indicatore di posizione è necessario praticare un foro per il punto di contatto del limitatore di coppia, come mostrato nel disegno a fianco.

Utilizzando le boccole dell'adattatore di montaggio Boccole di adattamento GN 952.1
è possibile adattare l'albero cavo (con foro alesato 14 H7) dell'indicatore di posizione al mandrino.

Per ridurre il diametro dell'albero cavo e contemporaneamente montare una manopola di regolazione sono disponibili le Manopole di regolazione GN 957, che combinano le due funzioni in un unico componente (non sono necessarie boccole di adattamento).

L'indicatore di posizione viene montato con il punto di contatto del limitatore di coppia inserito nel foro alesato, per stabilizzare il corpo di contenimento in posizione. L'albero cavo viene montato sul mandrino e fissato con la vite senza testa.

Con le Piastre di fissaggio GN 9053.6 è possibile bloccare gli alberi e fissarli dopo la regolazione.

Principio di funzionamento

Gli indicatori di posizione elettronici GN 9053 / GN 9054 sono molto simili agli indicatori di posizione meccanici GN 953 / GN 954 / GN 955 quanto a installazione e dimensioni esterne e possono normalmente sostituirli.
Il grado di protezione IP 65 o IP 67 del corpo di contenimento consente l'uso in ambienti umidi, anche a contatto diretto con getti d'acqua.
La rotazione dell'albero viene misurata direttamente, elettronicamente e senza contatto. L'energia necessaria è fornita da una batteria al litio facile da sostituire con un'autonomia di 5 o 8 anni.
Il vantaggio particolare dell'indicatore di posizione elettronico è costituito dalle sue possibilità di programmazione. È possibile configurare quasi tutte le opzioni di conteggio direttamente sul dispositivo utilizzando i tasti funzione.

con 3 o 4 tasti funzione è possibile:
--Commutare tra modalità di misura incrementale e assoluta

Cambiare l'unità di misura (mm, pollici o gradi)
Resettare il contatore o impostare un valore di offset
--Modificare la visualizzazione dopo una rotazione dell'albero e impostare la risoluzione, ovvero il numero di cifre decimali visualizzate
--Impostare il senso di rotazione / direzione di conteggio
--Regolare l'orientamento del display (a seconda della situazione di installazione) e la velocità massima di rotazione

Parte selezionata (Come ordinare)

Numero parte

Totale (netto)

198,90 CHF

più IVA 16,11 CHF
lordo 215,01 CHF

In magazzino

ELESA Code: CE.99052

Descrizione: DD52R-E-SST-IP65-C2

Peso: 0,006 kg

Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06

RoHS: Sì

Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
