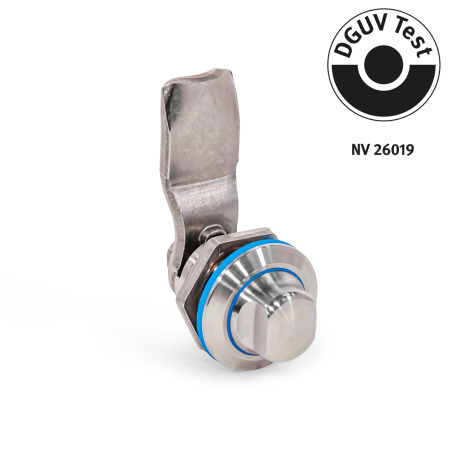

GN 1150 Verriegelungen Edelstahl, Betätigungsseite in Hygienic Design (Fronthygiene)

Hinweis

Verriegelungen GN 1150 sind für den Einsatz in Hygienebereichen vorgesehen und erfüllen Hygieneanforderungen auf der Betätigungsseite (Fronthygiene). Zwei Dichtungen halten dabei die Verriegelungsmechanik dicht. Gleichzeitig verhindern die hohe Oberflächengüte (Ra < 0,8 µm) und die totraumfreie Befestigung das Anhaften von Schmutz bzw. erleichtern die Reinigung.

Die Verriegelungen verriegeln durch eine auf 90° begrenzte Drehung der Betätigung, welche den Riegel in die Schließposition hinter den Rahmen bewegt. Die Anlaufschrägen am Riegel erleichtern diesen Vorgang. Durch verschieden gekröpfte Riegel lässt sich ein Riegelabstand A von 6 bis 28 mm abdecken.

Die Montagebohrungen am Gehäuse müssen rechtwinklig, gratfrei und ohne Fase ausgeführt werden. Dadurch wird die Funktion der Dichtringe sichergestellt. Die Verriegelungen GN 1150 werden mit lose beigelegtem Riegel geliefert.

Ausführung

Verschlussgehäuse
Edelstahl 1.4404 (A4)

Riegel
Edelstahl

• 1.4301 bei d₁ = 22
• 1.4404 bei d₁ = 30

Dichtring / O-Ring
EPDME

• blau, FDA-konform
• temperaturbeständig -40 °C bis +120 °C
• Härte 85 ±5 Shore A (Dichtring)
• Härte 70 ±5 Shore A (O-Ring)

Sonstige Teile
Edelstahl 1.4404

Alle beweglichen Teile mit
FDA-konformem Spezialfett geschmiert

Schutzart IP 66

RoHS

Zubehör

Dichtringe GN 7600
Steckschlüssel GN 1151
