GN 782 Kugelgelenke Edelstahl

Produktbild

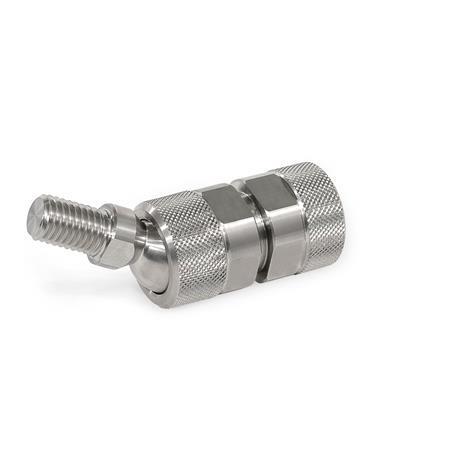

GN 782 Kugelgelenke, Edelstahl Werkstoff: NI - Edelstahl
Form: KS - Kugel mit Schraube
Kennziffer: 1 - Montageseite mit Innengewinde
Werkstoff: NI - Edelstahl
Form: KS - Kugel mit Schraube
Kennziffer: 1 - Montageseite mit Innengewinde
GN 782 Kugelgelenke, Edelstahl Werkstoff: NI - Edelstahl
Form: KS - Kugel mit Schraube
Kennziffer: 1 - Montageseite mit Innengewinde GN 782 Kugelgelenke, Edelstahl Werkstoff: NI - Edelstahl
Form: KI - Kugel mit Innengewinde
Kennziffer: 1 - Montageseite mit Innengewinde GN 782 Kugelgelenke, Edelstahl Werkstoff: NI - Edelstahl
Form: KI - Kugel mit Innengewinde
Kennziffer: 2 - Montageseite mit Schraube GN 782 Kugelgelenke, Edelstahl Werkstoff: NI - Edelstahl
Form: KS - Kugel mit Schraube
Kennziffer: 2 - Montageseite mit Schraube
Edelstahl

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

  • korrosionsbeständig
  • passgenau
  • umweltfreundlich
Alle Edelstahl-Produkte anzeigen

Produktbeschreibung

Hinweis

Über die Klemmmutter der Kugelgelenke GN 782 kann die Druckkraft der Tellerfeder und damit die Beweglichkeit der Kugel beeinflusst werden.

Gleichzeitig wirken die Tellerfedern als Schraubensicherung für die Klemmmutter.

Ist die max. Druckkraft der Tellerfedern erreicht, erfolgt die Klemmung der Kugel direkt mit der Klemmmutter über das Bremsstück auf die Klemmschraube. Hierbei sollte das in der Tabelle angegebene max. Anzugsdrehmoment nicht überschritten werden.

Ausführung

EdelstahlNI 1.4305


Bremsstück
Kunststoff
Polyacetal (POM)


RoHS

Technische Zeichnung

3D
Technische Zeichnung ausblenden
GN 782 Kugelgelenke, Edelstahl Skizze

Artikelvarianten / Tabelle

Form

KSKugel mit Schraube
KIKugel mit Innengewinde

Kennziffer

1Montageseite mit Innengewinde
2Montageseite mit Schraube
Spalten ein-/ausblenden
d1d2d3d4l1l2l3l4l5 +1.0/-0.3l6l7sw1sw2empfohlenes
Anzugsdrehmoment
in Nm ≈
M 6M 6178.510811202516.81615715
M 8M 81911121012.52329.519.51817920
M 10M 1021131512142633.523.520191135
M 12M 122816181520344431.528251445

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen
Ausführungen

Gewinde d1
Form


Kennziffer


Werkstoff

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
44,30 CHF
zzgl. ges. Mehrwertsteuer 3,59 CHF
brutto 47,89 CHF
Verfügbar innerhalb von 2-5 Tagen
Gewicht: 0,048 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 49,99 CHF
