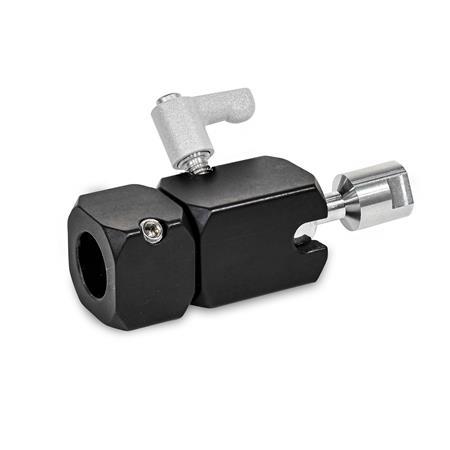

Kugelgelenk-Klemmhalter GN 487

GN 487 Kugelgelenk-Klemmhalter, Aluminium Form: A - mit Axialbohrung
Kennzeichen: I - Kugelstück mit Innengewinde
Kennziffer: 1 - Klemmung mit verstellbarem Klemmhebel
Oberfläche: ES - eloxiert, schwarz

Form: A - mit Axialbohrung
Kennzeichen: I - Kugelstück mit Innengewinde
Kennziffer: 1 - Klemmung mit verstellbarem Klemmhebel
Oberfläche: ES - eloxiert, schwarz

Normblatt GN 487 Diese Seite drucken Bauarten Klemmhalter Anwendungsbeispiele Klemmhalter Edelstahl-Eigenschaften

Produktbeschreibung

Kugelgelenk-Klemmhalter GN 487 ermöglichen eine präzise und stufenlose Verstellung um den Kugeldrehpunkt innerhalb des Schwenkbereichs. Dadurch lassen sich z. B. Scanner, Kameras oder Beleuchtungen einfach einstellen und justieren.

Dank der effizienten Klemmmechanik werden bereits bei kleinen Anzugsdrehmomenten der Klemmung verhältnismäßig große Klemmkräfte an der Kugel erzeugt. Zum erneuten Verstellen des Gelenks, muss die Klemmung komplett gelöst werden. Mit dem Klemmhebel (Kennziffer 1) kann die Klemmmechanik werkzeuglos und leicht bedient werden.

Um die hohen Haltedrehmomente dauerhaft zu erreichen, müssen die Kontaktflächen an der Kugel frei von Schmierstoffen gehalten werden. Ein Überschreiten der empfohlenen Anzugsdrehmomente erhöht das Haltedrehmoment, kann aber zu erhöhtem Verschleiß der Klemmmechanik führen.

Ausführung

Gehäuse / Klemmstück
Aluminium
- eloxiert, naturfarbenEL
- eloxiert, schwarzES

Kugelstück
Aluminium, blank

Verstellbarer Klemmhebel (Kennziffer 1)
- Zink-Druckguss
  kunststoffbeschichtet
  silber, RAL 9006, strukturmatt
- Schraubeneinsatz und Halteschraube
  Edelstahl 1.4305

Gewindestift (Kennziffer 2)
Edelstahl 1.4301

Zylinderschraube DIN 912 (Form Q)
Edelstahl 1.4301

Gewindestift DIN 913 (Form A)
Edelstahl 1.4301

RoHS

Auf Anfrage

Kugelstücke mit anderen Gewindegrößen und Zollgewinde (analog Kugelgelenke GN 784)

d₁ Form A Form Q	d₂ Form W	d₃	d₄	d₅	d₆	d₇	k	l₁	l₂	l₃	l₄	l₅	l₆	l₇	l₈	l₉

B 10	10	M 5	11	14	M 5	M 5	20	8	22	37	11.5	53	15.5	42.5	17	27.5
B 12	12	M 5	11	14	M 5	M 5	20	8	22	37	11.5	54	16.5	43.5	19	27.5
B 15	15	M 6	14	18	M 6	M 6	25	10	22	41	14.5	67.6	20	55.1	21	35.1
B 16	16	M 6	14	18	M 6	M 6	25	10	22	41	14.5	67.6	20	55.6	24	35.1
B 20	20	M 8	15	24	M 6	M 6	30	12	30	50	18.6	81	22	67	26	44

d₁ Form A Form Q	d₂ Form W	m₁	m₂	m₃	r₁	r₂	s	sw	t₁ min.	t₂	empfohlenes Anzugsdrehmoment der Klemmung (Kennziffer) in Nm ≈	resultierendes Haltedremoment an der Kugel in Nm ≈

B 10	10	32.7	37.7	22.7	17.3	24.8	8	9	8	10	1,5	4,5
B 12	12	32.7	38.7	22.7	17.3	24.8	10	9	8	12	1,5	4,5
B 15	15	41.8	49.3	29.3	21.5	32.5	12	12	10	15	2,5	6,5
B 16	16	41.8	49.8	29.3	21.5	32.5	-	12	10	16	2,5	6,5
B 20	20	51.3	59.3	36.3	30.8	36.5	16	13	12	16	2,5	10
