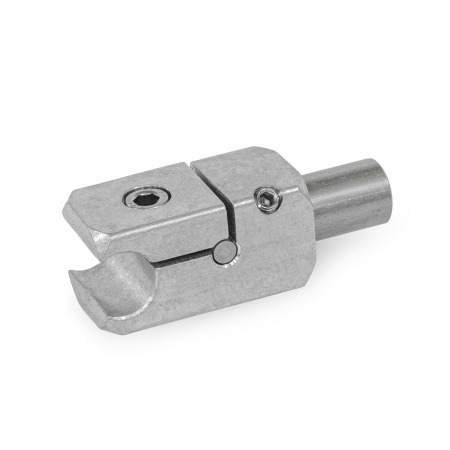

Form: W - mit Bolzen
Produktbeschreibung
Reling-T-Klemmhalter GN 476.2 verbinden Rohre und Stangen T-förmig miteinander. Sie werden z. B. für Seitenführungen eingesetzt, bei denen der Klemmhalter seitlich nicht überstehen darf.
Darüber hinaus ermöglicht die geteilte Klemmstelle das nachträgliche Einfügen des Klemmhalters in einen bestehenden Aufbau und erleichtert die Montage, wenn ein axiales Aufschieben, z. B. aufgrund von Biegungen, nicht möglich ist.
Durch die Kombination je eines Klemmhalters in Form W und A können zwei Rohre oder Stangen in beliebig einstellbarem Winkel verbunden werden. Die Klemmschraube ist in der Standardausführung eine Zylinderschraube mit Innensechskant ISO 4762. Sie kann durch ein Klemmhebelset GN 511 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).
Ausführung
Klemmhalter
Aluminium
- MT
- ELS
Bolzen bei Form W
Edelstahl 1.4305
Zylinderschrauben ISO 4762
Edelstahl A2
Zylinderstift ISO 2338
Edelstahl A1
Gewindestift DIN 913 bei Form A
Edelstahl A2
Gewindestift DIN 915 bei Form W
Edelstahl A2
RoHS
