Hammerkopfmuttern GN 51b

Werkstoff / Oberfläche: SZ - Stahl, verzinkt, blau passiviert

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

korrosionsbeständig
passgenau
umweltfreundlich

Alle Edelstahl-Produkte anzeigen

b-Baukasten (Bosch kompatibel)

Normblatt GN 51b Diese Seite drucken

Produktbeschreibung

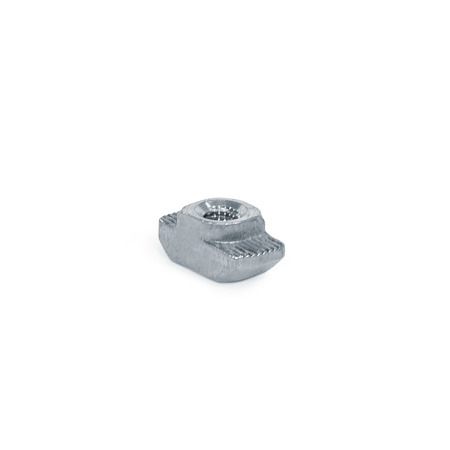

Hammerkopfmuttern GN 51b befestigen Anbauteile und Zubehör in der Nut von Aluprofilen. Sie werden an beliebiger Stelle in die Nut des Aluprofils eingebracht und durch eine 90°-Drehung fixiert.

Beim Kennzeichen B sorgt das Bremsmoment im Mutterngewinde dafür, dass beim Montieren oder Demontieren der Schraube die erforderliche 90°-Drehung sicher übertragen wird und sich die Hammerkopfmutter quer bzw. längs zur Nut ausrichtet.

Die Verbindung ist leitfähig.

Ausführung

Stahl, verzinkt, blau passiviertSZ

Edelstahl, blankNB

RoHS

n	d Stahl	d Edelstahl	b	h₁	h₂	Länge l

6	M 4	-	-	-	M 4	-	11.5	3	1	5.9
8	M 4	M 5	M 6	-	M 6	-	16.5	4.5	1.5	8
10	M 4	M 5	M 6	M 8	M 6	M 8	19.4	5.7	3	9.8

d
Stahl

d
Edelstahl

h₁

h₂

Länge l

M 4

11.5

5.9

M 4

M 5

M 6

16.5

4.5

1.5

M 4

M 5

M 6

M 8

M 6

M 8

19.4

5.7

9.8

GN 51b Hammerkopfmuttern Stahl / Edelstahl, für Aluprofile (b-Baukasten)

Produktfamilie Edelstahl

b-Baukasten (Bosch kompatibel)

Produktbeschreibung

Ausführung

Artikelvarianten / Tabelle

Form

Artikelauswahl und -konfiguration

Ausgewählter Artikel (Bestellbeispiel)

CAD-Daten

CAD-Daten

Anmeldung

Quick-Login

Ihr Produkt nicht gefunden?

N	ohne Bremsmoment
B	mit Bremsmoment
