HA 71802.1 Axialgelenke

Produktbild

HA 71802.1 Axialgelenke

Produktbeschreibung

Hinweis

Axialgelenke HA 71802.1 bestehen aus Kugelpfannen und Kugelzapfen DIN 71803.

Der Schwenkwinkel beträgt 20° (ab Mittelachse).

Die Abzugskräfte sind unter Wechsellast gemessen.

Nicht demontierbare Axialgelenke sind unter der Norm HA 71802.2 mit grösserer Zugkraft (ca. 500 N) lieferbar.

Ausführung

Stahl
verzinkt, farblos passiviert


Kugel gehärtet
Kugelsitz gefettet


Form AFR
mit 2 flachen Rändelschrauben DIN 653, brüniert (M3 - M5), welche radial 120° versetzt auf Kugel pressen


Form AFM
mit 2 Gewindestiften DIN 916-M4 mit Innensechskant und Ring-schneide, brüniert, welche radial 120° versetzt auf Kugel pressen


RoHS

Auf Anfrage

Axialgelenke mit grösserem Schwenkwinkel

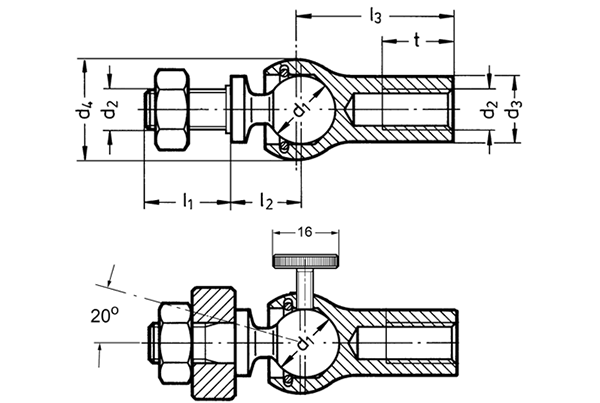

Technische Zeichnung

Technische Zeichnung ausblenden
HA 71802.1 Axialgelenke Skizze

Artikelvarianten / Tabelle

Form

AStandard, nicht feststellbar
AFRfeststellbar mit 2 Rändelschrauben DIN 653
AFMfeststellbar mit 2 Madenschrauben
Spalten ein-/ausblenden
d1
Kugel-Ø
d2d3d4l1l2l3t
min.
Abzugskraft
in N
8M 5-812.810.292210.230
10M 6-1014.812.5112511.540
13M 8-1319.316.513301460
16M 10M 12*162420163515.580
19M 14F-223028204521.5100
* für 16-M12 ist eine Mindestmenge von 100 Stk erforderlich

Artikelauswahl und -konfiguration

d1
d2
Form



Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
6,45 CHF
zzgl. ges. Mehrwertsteuer 0,52 CHF
brutto 6,97 CHF
Sofort lieferbar
Gewicht: 0,005 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 49,99 CHF

CAD-Daten

Zur Zeit ist für diesen Artikel noch kein Direkt-Download von 3D-CAD-Daten oder 2D-Daten möglich. Bitte senden Sie Ihre Anfrage per Mail direkt an uns. In Kürze senden wir Ihnen dann die gewünschten CAD-Daten zu.
