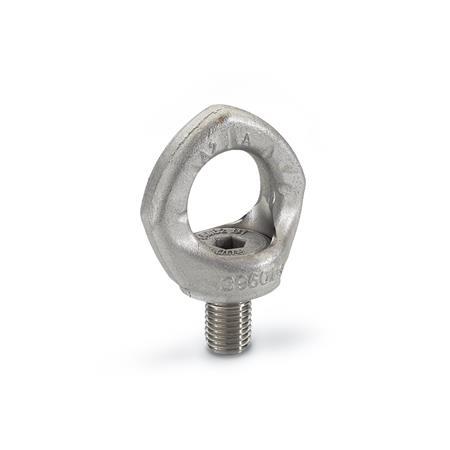

GN 581.5 Drehbare Ringschrauben Edelstahl

GN 581.5 Drehbare Ringschrauben, Edelstahl
Edelstahl

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

  • korrosionsbeständig
  • passgenau
  • umweltfreundlich
Alle Edelstahl-Produkte anzeigen
Normblatt GN 581.5 Diese Seite drucken Betriebsanleitung GN 581.5 Edelstahl-Eigenschaften

Produktbeschreibung

Ringschrauben GN 581.5 sind drehbar gelagert; dadurch ist die Kraftrichtung einstellbar und ein unbeabsichtigtes Auf- oder Überdrehen (wie bei Ringschrauben DIN 580 möglich) ausgeschlossen.

Diese Ringschrauben bieten eine hohe Belastbarkeit mit geprüfter Sicherheit (Sicherheitsfaktor 4) in allen Belastungsrichtungen.

Die in obiger Tabelle angegebene Nenntragfähigkeit ist auf dem Ring deutlich sichtbar angegeben. Sie gilt für den belastungsungünstigsten Fall der nebenstehend aufgeführten Belastungsarten.

Ringschrauben GN 581.5 entsprechen der Maschinenrichtlinie 2006 / 42 / EG und sind BG-geprüft.

Der integrierte RFID-Transponder dient zur eindeutigen Kennzeichnung und Identifizierung des Anschlagpunktes, z. B. bei der vorgeschriebenen regelmäßigen Überprüfung.

Die Innensechskantschraube ist unverlierbar.

Weitere wichtige Angaben und Hinweise beinhaltet auch die Betriebsanleitung. Sie ist Teil des Lieferumfangs und kann unter ganternorm.com/de/service/downloads/betriebsanleitungen als PDF heruntergeladen werden.

Ausführung

Ring
Edelstahl 1.4462

  • geschmiedet
  • 100 % elektromagnetisch rissgeprüft nach EN 1677
  • blank

Schraube
Edelstahl 1.4462

RoHS

GN 581.5 Drehbare Ringschrauben, Edelstahl Skizze
Technische Zeichnung ausblenden
GN 581.5 Drehbare Ringschrauben, Edelstahl Skizze

Artikelvarianten / Tabelle
Spalten ein-/ausblenden
d1d2d3d4d5hk1k2Länge lNenntrag-
fähigkeit (WLL)
M 816.3252825471046120,3 t [3 kN]
M 1016.3252825471046150,3 t [3 kN]
M 1218303230571256180,5 t [5 kN]
M 1622363835661465241,0 t [10 kN]
M 2027.5434740771674302,0 t [20 kN]
M 2433515648941992352,5 t [25 kN]

Artikelauswahl und -konfiguration
Gewinde d1
Gewinde d1

Belastbarkeit
3939f409-858c-441b-9f93-7e3aef1d554d
Spalten ein-/ausblenden
dF1
max. in t		F2
max. in t
M 80,7 [0,14]0,3
M 100,7 [0,23]0,3
M 121,2 [0,34]0,5
M 162,40 [0,7]1
M 203,6 [1,2]2
M 245,2 [1,8]2,5

Sicherheitshinweise

Die Angaben in [...] beziehen sich auf die Belastbarkeit der entsprechenden Ringschrauben DIN 580.
Wo diese Angabe fehlt, ist die Verwendung von Ringschrauben DIN 580 nicht erlaubt!

Die Anschraubfläche für Ringschrauben GN 581.5 muss plan und rechtwinklig zur Gewindebohrung, die Ansenkung ≤ dem Nenndurchmesser des Gewindes sein.
Eingeschraubt muss der Schraubenbund fest anliegen (keine Unterlegscheibe verwenden) und der Ring um 360° drehbar sein.

Vor der Belastung ist die Ringschraube in die Kraftrichtung zu drehen. Die Ringschraube ist nicht geeignet für häufiges Drehen unter Last.

Die angegebenen Belastungswerte gelten für eine Mindesteinschraublänge von 1,5 × Gewinde-Nenndurchmesser in Edelstahl mit einer Mindestzugfestigkeit von 37 kp/mm2, bei einer Einsatztemperatur von –40 °C bis +280 °C. Belastbarkeit bei ab-weichenden Bedingungen auf Anfrage.

Weitere wichtige Angaben und Hinweise beinhaltet auch die Betriebsanleitung. Sie ist Teil des Lieferumfangs und kann unter ganternorm.com/de/service/downloads/betriebsanleitungen als PDF heruntergeladen werden.

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
140,80 CHF
zzgl. ges. Mehrwertsteuer 11,40 CHF
brutto 152,20 CHF
#artikelLagerbestandAnfrageUsa
Gewicht: 0,200 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 49,99 CHF
