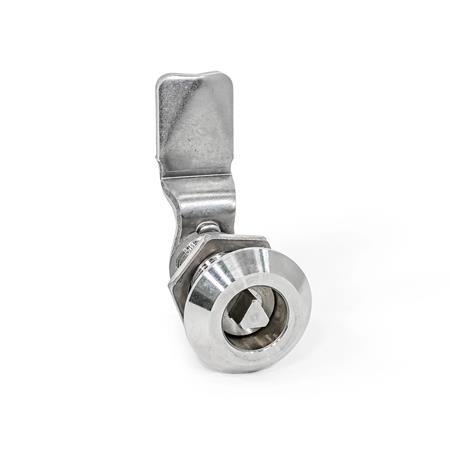

GN 515 Verriegelungen Edelstahl, mit verlängertem Gehäuse, Betätigung mit Steckschlüssel

GN 515 Verriegelungen, Edelstahl, mit verlängertem Gehäuse, Betätigung mit Steckschlüssel Form: DK - mit Dreikant
Form: DK - mit Dreikant

Klicken Sie auf ein Variantenbild, um es im Hauptproduktanzeigebereich anzuzeigen, oder verwenden Sie die Tabulatortasten, um durch die Produktvarianten zu navigieren

Edelstahl

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

  • korrosionsbeständig
  • passgenau
  • umweltfreundlich
Alle Edelstahl-Produkte anzeigen
Normblatt GN 515 Diese Seite drucken Erläuterungen zu Schutzart IP Edelstahl-Eigenschaften

Produktbeschreibung

Verriegelungen GN 515 sind bis auf die verlängerten Gehäuse identisch zu Standard-Verriegelungen GN 115. Sie verriegeln durch eine auf 90° begrenzte Drehung der Betätigung, welche den Riegel in die Schließposition hinter den Rahmen bewegt. Die Anlaufschrägen am Riegel erleichtern diesen Vorgang.

Aufgrund der verwendeten Edelstahl-Werkstoffe sind die Verriegelungen für den Einsatz in korrosiven Umgebungsbedingungen optimal geeignet.

Durch verschieden gekröpfte Riegel lässt sich je nach Gehäusehöhe h1 ein Bereich A von 18 bis 82 mm abdecken, während die verlängerten Gehäuse Türstärken s bis max. 40 mm ermöglichen.

Die Verriegelungen GN 515 werden mit lose beigelegtem Riegel geliefert.

Ausführung

Verschlussgehäuse
EdelstahlNI

  • nichtrostend, 1.4401 (bei h1 = 30)
  • nichtrostend, 1.4305 (bei h1 = 50)
  • blankBL

Riegel
Edelstahl 1.4301

Sonstige Teile
Edelstahl 1.4305

Schutzart IP65

RoHS

Zubehör

Steckschlüssel GN 119.2
Schutzkappen GN 120
Öffnungsgriffe GN 120.1
Auflauframpen GN 120.2
Innengriffe GN 120.3
Blechlocher GN 123

GN 515 Verriegelungen, Edelstahl, mit verlängertem Gehäuse, Betätigung mit Steckschlüssel Skizze
Technische Zeichnung ausblenden
GN 515 Verriegelungen, Edelstahl, mit verlängertem Gehäuse, Betätigung mit Steckschlüssel Skizze

Artikelvarianten / Tabelle

Form

DKmit Dreikant
VK7mit Vierkant
VK8mit Vierkant
SCHmit Schlitz
VDEmit Doppelbart
Spalten ein-/ausblenden
h1Riegelabstand Ah2s max.
3018222630323436384042465052624020
5038424650525456586062667072826040

Artikelauswahl und -konfiguration
Werkstoff

Form





h1
Riegelabstand A
Oberfläche
Ausführungen




Werkstoff

Form





h1
Riegelabstand A
Oberfläche

Konstruktions- und Montagehinweise
6ebfda50-e2da-4b98-a59e-07245f6487e0

Zur Montage wird die Tür bzw. Klappe oder Luke mit einer
Bohrung gemäß Skizze versehen.

Die benötigte Montagebohrung im Türblatt wird in der Serienfertigung üblicherweise durch Stanzen oder Lasern erzeugt.

Des Weiteren kann die Montagebohrung durch Bohren oder
Fräsen gemäß den dargestellten Skizzen realisiert werden.

Bei der Montage der Riegel sollte darauf geachtet werden, dass die Innenteile der Verriegelung beim Entfernen bzw. Montieren der Sechskantschraube nicht aus dem Gehäuse herausfallen.
05a5ca55-5b59-452a-bed6-a461b8d776a7

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
53,40 CHF
zzgl. ges. Mehrwertsteuer 4,33 CHF
brutto 57,73 CHF
Verfügbar innerhalb von 2-5 Tagen
Gewicht: 0,114 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 49,99 CHF
